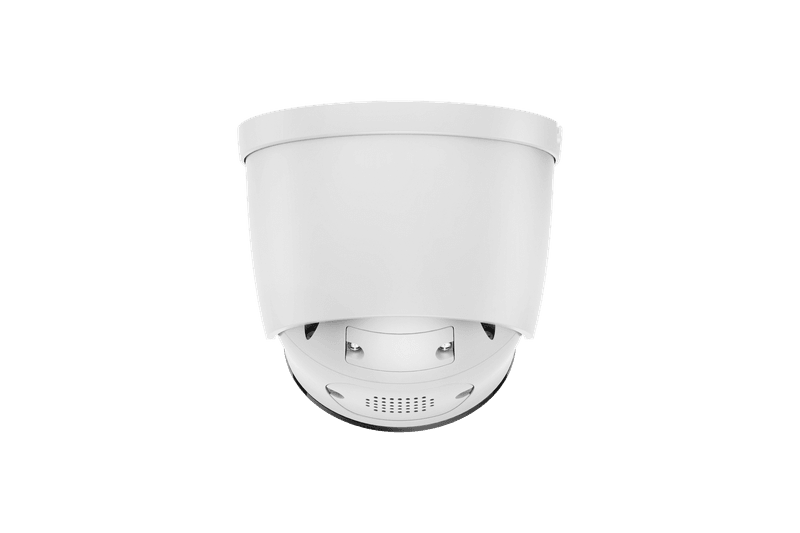

TPC-DF1241 Thermal-Hybrid Eyeball-Kamera 4MP 4 mm 650°C Weiß

Auf einen Blick

• Wärmebildsensor: 256 x 192 Pixel, VOx ungekühlt, 12 µm, NETD ≤ 25 mK
• Optik-Kombination: 3,5 mm thermal (50,6° x 37,8°) und 4 mm visuell (88,0° x 49,9°)
• Farbsensor: 1/1.8" CMOS mit 4 MP (2688 x 1520)
• Temperaturmessung: -20 °C bis +650 °C mit 21 gleichzeitigen Regeln
• Perimeterschutz: Person bis 35 m, Fahrzeug bis 105 m
• Hitzedetektion: bis 45 m
• KI-Analyse: Tripwire und Intrusion mit Klassifizierung Mensch/Fahrzeug
• Beleuchtung: IR bis 30 m, Warmlicht bis 30 m
• Anschlüsse: 2 Alarm-Ein-/Ausgänge, 1 Audio-Ein-/Ausgang, RS-485, MicroSD bis 256 GB
• Robust: IP67, -40 °C bis +65 °C
• Gehäusefarbe: Weiß

Die ausgewogene Brennweite der Serie

Innerhalb der TPC-DF1241-Familie liegt diese Variante zwischen Weitwinkel und Tele: Die 3,5-mm-Thermaloptik öffnet das Wärmebild auf 50,6° horizontal, das 4-mm-Farbobjektiv auf 88,0°. Damit deckt eine Kamera einen Hof, eine Zufahrt oder eine Hallenseite ab und erreicht gleichzeitig 35 m Perimeterschutz auf Personen und 105 m auf Fahrzeuge - deutlich mehr als die 2,6-mm-Weitwinkelvariante, ohne den engen Blickwinkel der Bullet-Modelle.

Temperaturmessung als Brandfrüherkennung

Der ungekühlte Vanadiumoxid-Sensor mit 256 x 192 Pixeln und einer thermischen Auflösung von NETD ≤ 25 mK misst Temperaturen von -20 °C bis +650 °C und verarbeitet bis zu 21 Messregeln gleichzeitig - als Punkt, Linie oder Fläche. So schlägt die Kamera an, bevor aus einer heißlaufenden Maschine, einem überlasteten Akku oder einem schwelenden Abfallhaufen ein Brand wird. Hitze- und Feuererkennung sowie Rauch- und Raucherkennung arbeiten parallel zur klassischen Videoüberwachung; die Hitzedetektion reicht bis 45 m.

Zwei Kanäle, ein Bild

Der 4-Megapixel-Farbsensor (1/1.8", 2688 x 1520) liefert das erkennungstaugliche Videobild, das sich im Fusionsmodus oder als Bild-in-Bild mit dem Wärmebild überlagern lässt. IR bis 30 m und Warmlicht bis 30 m übernehmen bei völliger Dunkelheit. Die KI-Analyse unterscheidet Mensch und Fahrzeug und reduziert Fehlalarme durch Tiere oder bewegte Vegetation. Weißes Licht, Rot/Blau-Blitz und Lautsprecher schrecken bei einem Alarm aktiv ab.

Technische Daten

Merkmal	Spezifikation
Wärmebildsensor	256 x 192, VOx ungekühlt, 12 µm, NETD ≤ 25 mK
Thermal-Objektiv	3,5 mm fest, 50,6° x 37,8°
Farbsensor	1/1.8" CMOS, 4 MP (2688 x 1520)
Visible-Objektiv	4 mm fest, F1.6, 88,0° x 49,9°
Temperaturmessung	-20 °C bis +650 °C, 21 Regeln (Punkt/Linie/Fläche)
Detektionsreichweite (thermal)	Fahrzeug 447 m / Person 146 m
Perimeterschutz (KI)	Person 35 m / Fahrzeug 105 m
Hitzedetektion	bis 45 m
IR- / Warmlicht-Reichweite	30 m / 30 m
Intelligenz	Tripwire, Intrusion, Mensch-/Fahrzeug-Klassifizierung, Hitze- und Feueralarm, Rauch- und Raucherkennung
Bildmodi	Fusionsmodus, Bild-in-Bild, Farbpaletten
Audio	1 Ein- / 1 Ausgang, Lautsprecher für Sprachalarm
Alarm-I/O, Schnittstellen	2 Ein- / 2 Ausgänge, RS-485, RJ-45, ONVIF
Speicher	MicroSD bis 256 GB (nicht im Lieferumfang)
Stromversorgung	12-24 VDC oder PoE (802.3af), max. 13,5 W
Umgebung	-40 °C bis +65 °C
Schutzart	IP67
Abmessungen / Gewicht	121 x 121 x 98,3 mm / ≤ 0,9 kg
Hersteller-Nr. (HAN)	DHI-TPC-DF1241-TB3F4-DW-S8-V1

Verfügbare Varianten

• 2,6 mm / 2,8 mm - TB2F2, Weitwinkel für Höfe, Hallen und Nahbereich
• 3,5 mm / 4 mm - TB3F4, mehr Reichweite bei ausgewogenem Blickwinkel (dieser Artikel)
• 7 mm / 6 mm - TB7F6, Perimeter über größere Distanz
• 10 mm / 12 mm - TB10F12 (Bullet-Gehäuse TPC-BF1241), maximale Reichweite der Serie

Lieferumfang

• 1x Dahua TPC-DF1241 Thermal-Hybrid Eyeball-Kamera (TB3F4, Weiß)
• Montageschablone und Befestigungsmaterial
• Kurzanleitung

Passendes Zubehör (Cross-Selling)

• PFB203W - Wandhalterung
• PFA106 + PFB220C - Deckenmontage
• MicroSD-Karte bis 256 GB für die Aufzeichnung in der Kamera
• Dahua S5428-24GT4XF-360 - Managed PoE-Switch für die Einspeisung

Hinweis: Die Kamera benötigt PoE nach 802.3af oder 12-24 VDC. Für Aufzeichnung und Auswertung der Temperaturregeln empfehlen wir einen Dahua-NVR der WizSense-Serie sowie die App DMSS. Halterung und Speicherkarte sind nicht im Lieferumfang enthalten.
