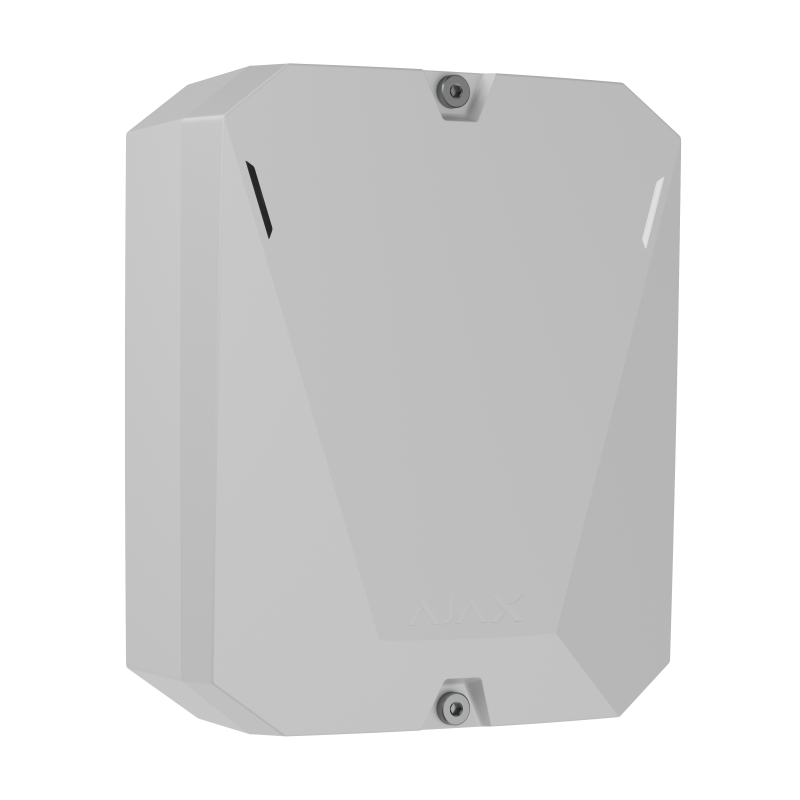

Superior MultiTransmitter G3 Jeweller Weiß

Auf einen Blick

• EN 50131 Grade 3 – Funk-Integrationsmodul für bis zu 18 verdrahtete Melder anderer Hersteller
• Alle Anschlussarten – NC, NO, EOL, 2EOL und 3EOL, automatische Messung der Abschlusswiderstände, Kabel bis 400 m
• KeyArm, Sperrelement, Riegelschaltkontakt – Schaltmodule und Schließtechnik werden zu Systemfunktionen
• Versorgung der Melder – vier 12-V-Ausgänge mit bis zu 1 A gesamt, ein Ausgang für Brandmelder bis 0,4 A
• Superior Jeweller bis 3500 m, Wings bis 3000 m, Netzteil eingebaut, 12-V-Akku bis 7 Ah
• Farbe Weiß – auch in Schwarz und als Platine ohne Gehäuse erhältlich

Bestandsanlagen kabellos modernisieren

Der Superior MultiTransmitter G3 Jeweller holt vorhandene verdrahtete Melder, Kontakte und Schließtechnik in ein Ajax System nach Grade 3, ohne eine Busleitung zur Zentrale zu verlegen: Das Modul kommuniziert über Superior Jeweller bis 3500 m im freien Feld. 18 Zonen nehmen Geräte mit NC-, NO-, EOL-, 2EOL- oder 3EOL-Anschluss auf, die Abschlusswiderstände werden automatisch gemessen. Neben Alarmen unterstützt das Modul KeyArm zum Scharf- und Unscharfschalten über Schaltkontakte sowie die Überwachung von Sperrelementen und Riegelschaltkontakten.

Stromversorgung für Modul und Melder

Das Netzteil für 100–240 V ist eingebaut, im Gehäuse ist Platz für einen 12-V-Akku mit bis zu 7 Ah, der innerhalb von 24 Stunden geladen wird. Vier Versorgungsleitungen liefern 10,5–15 V mit bis zu 1 A an die angeschlossenen Melder, eine weitere Leitung mit 0,4 A ist für vernetzte Brandmelder vorgesehen. Kurzschlüsse an den Versorgungsausgängen werden erkannt und abgeschaltet.

Sabotageschutz und Konfiguration

Sabotagekontakte melden das Öffnen des Deckels und das Abnehmen von der Wand, bei 2EOL und 3EOL erkennt das Modul Kabelbruch, Kurzschluss und Sabotage an den Melderleitungen sofort. Die Geräteauthentifizierung verhindert Gerätevortäuschung, ein Verbindungsverlust wird nach 36 Sekunden gemeldet. Zonen, Ereignistypen und Betriebsmodus (Impuls oder bistabil) werden in den Ajax Apps konfiguriert. Nur für Innenräume.

Technische Daten

Verfügbare Varianten

• Schwarz – technisch identisch (135261.62.BL1)
• Weiß – dieser Artikel (135262.62.WH1)
• Superior MultiTransmitter G3 Jeweller (without casing) – Platine für Case D
• Superior MultiTransmitter Fibra – kabelgebundene Ausführung

Lieferumfang

• 1 × Superior MultiTransmitter G3 Jeweller im Gehäuse, Weiß
• Netzkabel
• Akku-Anschlusskabel
• Montagesatz
• Schnellstartanleitung

Passendes Zubehör (Cross-Selling)

• SA214-7 Akku 12 V/7 Ah – Notstromakku
• Netzanschlusskabel – Ersatz-Netzkabel
• Superior Hub G3 Jeweller – Funk-Zentrale der Superior-Linie

Hinweis: Der Notstromakku ist nicht im Lieferumfang enthalten. Der Sicherheitsgrad Grade 3 gilt im Zusammenspiel mit einer Superior Hub-Zentrale, wenn alle Funkgeräte Superior Jeweller nutzen. Ajax Superior-Produkte werden über akkreditierte Ajax Partner vertrieben und installiert.
