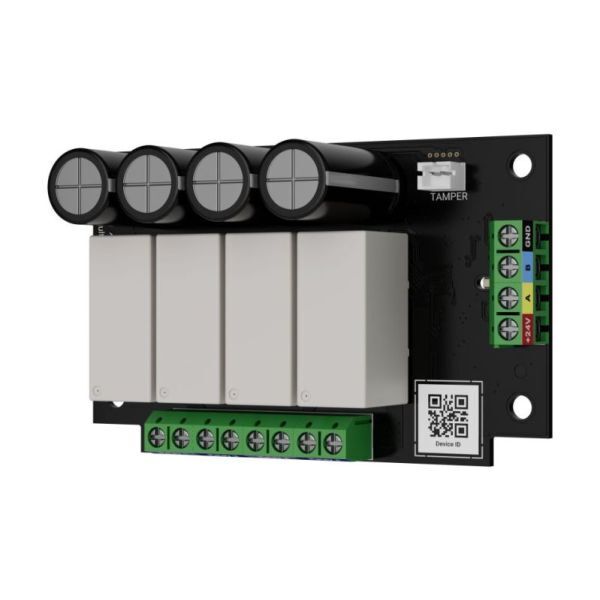

Superior MultiRelay Fibra

Auf einen Blick

• EN 50131 Grade 3 – kabelgebundenes Relaismodul für die Fibra-Leitung, als Platine für den Einbau in ein Ajax Case
• Vier potentialfreie Relais – je bis 5 A bei 30 V oder 10 A bei 230 V
• Bistabil oder Impuls – Impulsdauer von 1 Sekunde bis 2 Stunden, je Relais einzeln einstellbar
• Szenarien – jedes Relais wird über Automatisierungsszenarien der Ajax Apps geschaltet
• Temperaturschutz und Zustandserhalt nach Stromausfall
• Fibra-Leitung bis 2000 m, Anschluss an beliebiger Stelle der Leitung

Externe Geräte schalten, normgerecht

Das Superior MultiRelay Fibra bindet Türöffner, Tore, Beleuchtung, Rollläden oder Fremdgeräte in ein Ajax System nach Grade 3 ein. Vier Relais mit potentialfreien Kontakten schalten je bis zu 5 A bei 30 V Gleichspannung oder 10 A bei 230 V Wechselspannung. Jeder Kanal arbeitet bistabil oder im Impulsmodus mit einer Dauer zwischen einer Sekunde und zwei Stunden und wird über Automatisierungsszenarien in den Ajax Apps ausgelöst, etwa nach Alarm, nach Zeitplan, beim Scharfschalten oder per Button.

Schutz und Zuverlässigkeit

Überschreitet ein Relais die zulässige Temperatur, öffnet das Modul alle geschlossenen Kontakte und benachrichtigt die Benutzer. Optional bleibt der Schaltzustand der Relais nach einem Stromausfall erhalten. Ein Verbindungsverlust zur Hub-Zentrale wird nach 36 Sekunden gemeldet, die Geräteauthentifizierung verhindert Gerätevortäuschung. Der Anschluss für die Sabotagekontaktplatine liegt auf dem Modul; die Platine gehört zum separat erhältlichen Ajax Case.

Fibra-Anschluss und Einbau

Das Modul wird an beliebiger Stelle einer Fibra-Leitung der Superior Hub-Zentrale angeschlossen und von dort mit 8,5 bis 26 V versorgt; Kabellängen bis 2000 m sind mit U/UTP Cat. 5 möglich. Das MultiRelay liefert keinen Strom an die geschalteten Geräte. Für den Einbau empfiehlt Ajax ein Case A, B oder D mit Sabotagekontakt. Nur für Innenräume.

Technische Daten

Verfügbare Varianten

• Superior MultiRelay Fibra – dieser Artikel, Platine ohne Gehäuse

Lieferumfang

• 1 × Superior MultiRelay Fibra (Platine)
• Schnellstartanleitung

Passendes Zubehör (Cross-Selling)

• Case A (106) – Gehäuse für ein Fibra-Modul mit Sabotagekontakt
• Case B (175) – Gehäuse für zwei Fibra-Module
• Superior Hub Hybrid 2 – Hybrid-Zentrale mit acht Fibra-Leitungen
• Superior LineSplit Fibra – teilt eine Fibra-Leitung in vier Linien

Hinweis: Gehäuse und Sabotagekontakt sind nicht im Lieferumfang enthalten. Das Modul benötigt eine Superior Hub-Zentrale mit Fibra-Leitung und ist nur für Innenräume vorgesehen. Ajax Superior-Produkte werden über akkreditierte Ajax Partner vertrieben und installiert.
