Grade 3 · EN 50131Superior LineSplit Fibra
Auf einen Blick
Knox-Nr. 109046 · Hersteller-Nr. 143609.170.NC1 · EAN 4823114079153Auf einen Blick

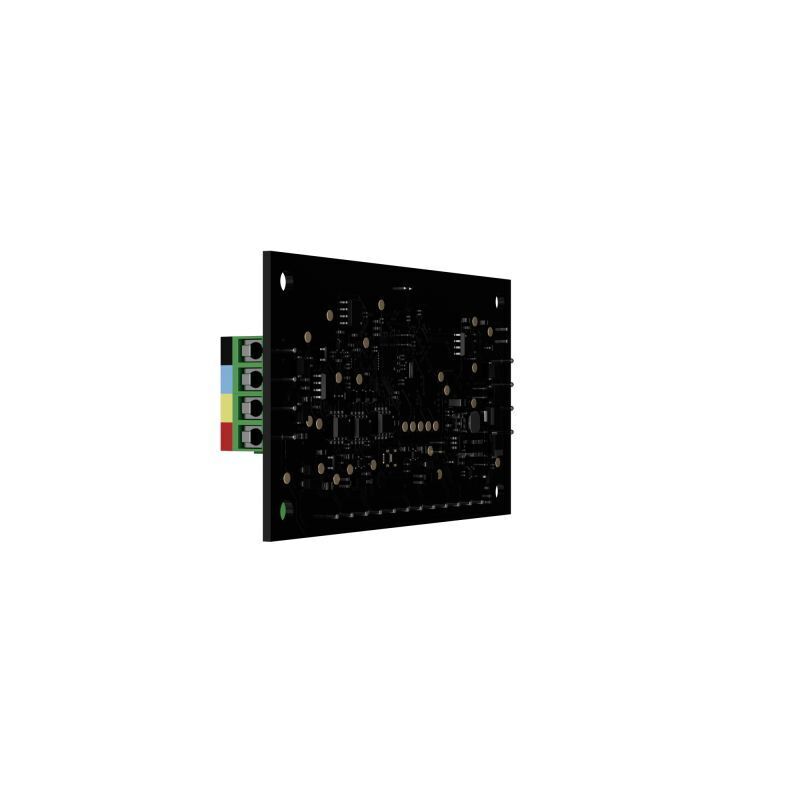

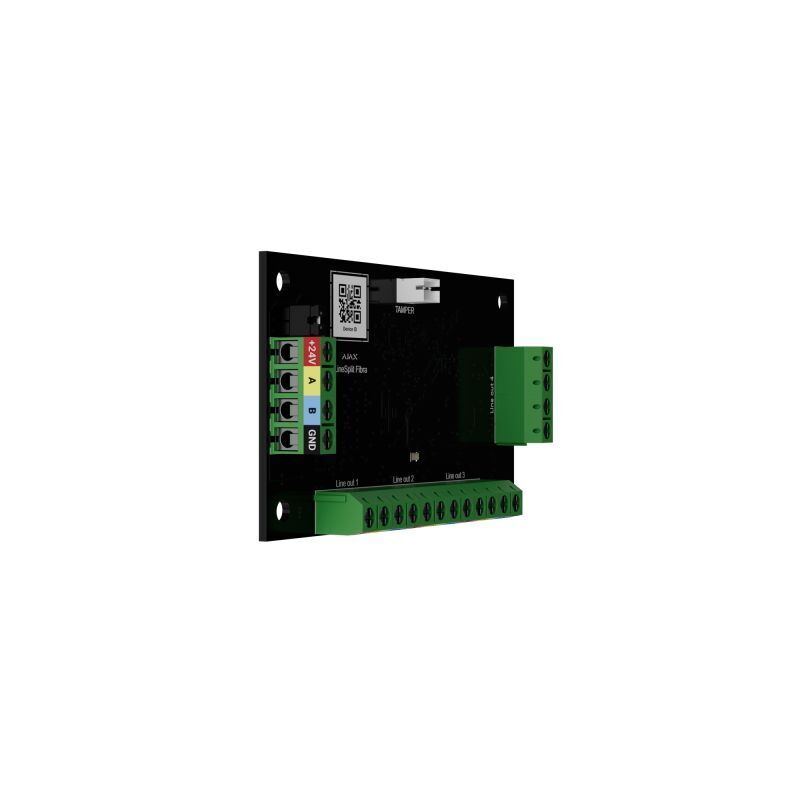

- EN 50131 Grade 3 – Verteilermodul für die Fibra-Leitung, Platine für den Einbau in ein Ajax Case

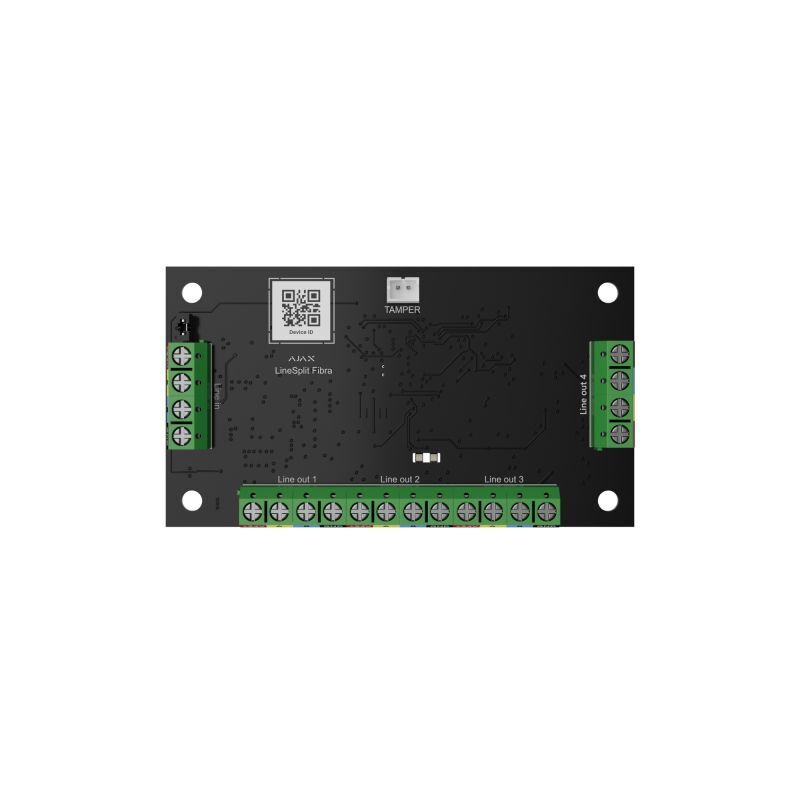

- Ein Eingang, vier Ausgänge – jede Ausgangsleitung bis zu 2000 m lang
- Kaskadierbar – LineSplit-Module lassen sich hintereinander schalten, für Baumstrukturen in großen Gebäuden
- Anschluss an beliebiger Stelle der Fibra-Leitung, hinter Zentrale, Melder, Bedienteil oder Sirene
- Versorgung über die Leitung – 6 bis 30 V, Ruhestrom 1,9 mA
- Sabotagekontakt über die Platine des separat erhältlichen Case
Die Fibra-Leitung verzweigen
Der Superior LineSplit Fibra teilt eine Fibra-Leitung der Superior Hub-Zentrale in vier Linien und verlängert sie um jeweils bis zu 2000 m. Das Modul sitzt an beliebiger Stelle der Leitung, mehrere LineSplit-Module lassen sich hintereinander schalten. So folgt die Verkabelung dem Gebäude, etwa je eine Linie pro Etage oder Gebäudeflügel, statt jede Leitung zur Zentrale zurückzuführen. Wie viele Geräte an den Ausgangsleitungen hängen dürfen, bestimmt der Gesamtausgangsstrom der Hub-Zentrale; der Fibra-Stromrechner von Ajax unterstützt die Planung.
Sabotageschutz und Überwachung
Die Geräteauthentifizierung verhindert Gerätevortäuschung, ein Verbindungsverlust zur Hub-Zentrale wird nach 36 Sekunden gemeldet. Der Sabotagekontakt des separat erhältlichen Ajax Case meldet das Öffnen oder Aufbrechen des Gehäuses. Konfiguration und Tests erfolgen über die Ajax Apps.
Fibra-Anschluss und Einbau
Das Modul wird mit 6 bis 30 V über die Fibra-Leitung versorgt; Kabellängen bis 2000 m je Abschnitt sind mit U/UTP Cat. 5 möglich. Für den Einbau empfiehlt Ajax ein Case A, B oder D. Nur für Innenräume, kompatibel mit Superior Hub Hybrid, Hub Hybrid 2 und MegaHub.
Technische Daten
| Produkttyp | Verteilermodul für die Fibra-Leitung, Platine, Innenbereich |
| Sicherheitsgrad | EN 50131 Grade 3 (EN 50131-1, -3), PD 6662:2017, INCERT, VSÖ |
| Leitungen | 1 Eingang, 4 Ausgänge |
| Leitungslänge | bis 2000 m je Ausgang (U/UTP Cat. 5) |
| Kaskadierung | mehrere LineSplit hintereinander möglich |
| Kommunikation | Fibra, vieradriges Kabel, verschlüsselt |
| Stromversorgung | 6–30 V über die Fibra-Leitung, bis 440 mW |
| Stromaufnahme | 1,9 mA Ruhestrom, max. 18,3 mA |
| Sabotageschutz | Sabotagekontakt im Case, Geräteauthentifizierung, Verbindungsverlust nach 36 s |
| Kompatible Zentralen | Superior Hub Hybrid (2G/4G), Hub Hybrid 2, MegaHub |
| Betriebstemperatur | −10 °C bis +40 °C |
| Luftfeuchtigkeit | bis zu 75 % |
| Abmessungen / Gewicht | 90 × 50 × 15 mm / 17 g |
| Garantie | 24 Monate |
| Hersteller-Nr. / EAN | 143609.170.NC1 · 4823114079153 |
Verfügbare Varianten
- Superior LineSplit Fibra – dieser Artikel, Platine ohne Gehäuse
Lieferumfang
- 1 × Superior LineSplit Fibra (Platine)
- Schnellstartanleitung
Passendes Zubehör (Cross-Selling)
- Case A (106) – Gehäuse für ein Fibra-Modul mit Sabotagekontakt, Schwarz oder Weiß
- Superior LineProtect Fibra – Schutz der Fibra-Leitung gegen Kurzschluss und Sabotage
- Superior LineSupply (45 W / 75 W) Fibra – zusätzliche Stromversorgung langer Leitungen
- Superior Hub Hybrid 2 – Hybrid-Zentrale mit acht Fibra-Leitungen
Hinweis: Gehäuse und Sabotagekontakt sind nicht im Lieferumfang enthalten. Das Modul benötigt eine Superior Hub-Zentrale mit Fibra-Leitung und ist nur für Innenräume vorgesehen. Ajax Superior-Produkte werden über akkreditierte Ajax Partner vertrieben und installiert.
| Sicherheitsgrad | Grade 3 (EN 50131) |
|---|---|
| Zulassung | EN 50131 SG3 |
| Farbe | Schwarz |
| Linie | Superior |
| Betriebstemperatur | -10°C bis 40°C |
| Kompatibilität | Ajax Hub Hybrid |
| Verbindungstechnologie | Fibra |
| Hersteller-Nr. | 143609.170.NC1 |
| EAN | 4823114079153 |
