Superior Hub Hybrid (4G) (without casing)

Auf einen Blick

• EN 50131 Grade 3 – hybride Hub-Zentrale für Fibra- und Jeweller-Geräte als Platine für das Ajax Case D
• 8 Fibra-Leitungen mit je bis zu 2000 m, Bus-, Ring- und Baumtopologie
• Bis zu 100 Geräte, 9 Sicherheitsgruppen, 32 Szenarien, 50 Benutzer
• Ethernet und zwei SIM-Karten (2G/3G/LTE), Anschluss für eine externe LTE-Antenne
• Externe LED-Platine im Lieferumfang – Statusanzeige außerhalb des Case
• Sabotagekontakt-Anschluss für den Deckel- und Abrisskontakt des Case

Die Hybrid-Zentrale für den Einbau in ein Ajax Case

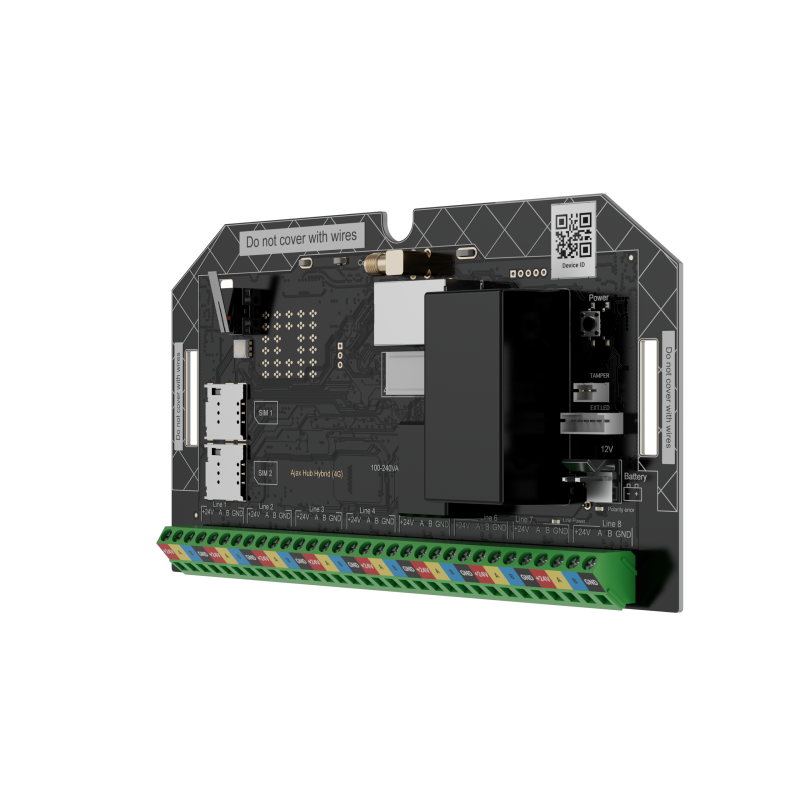

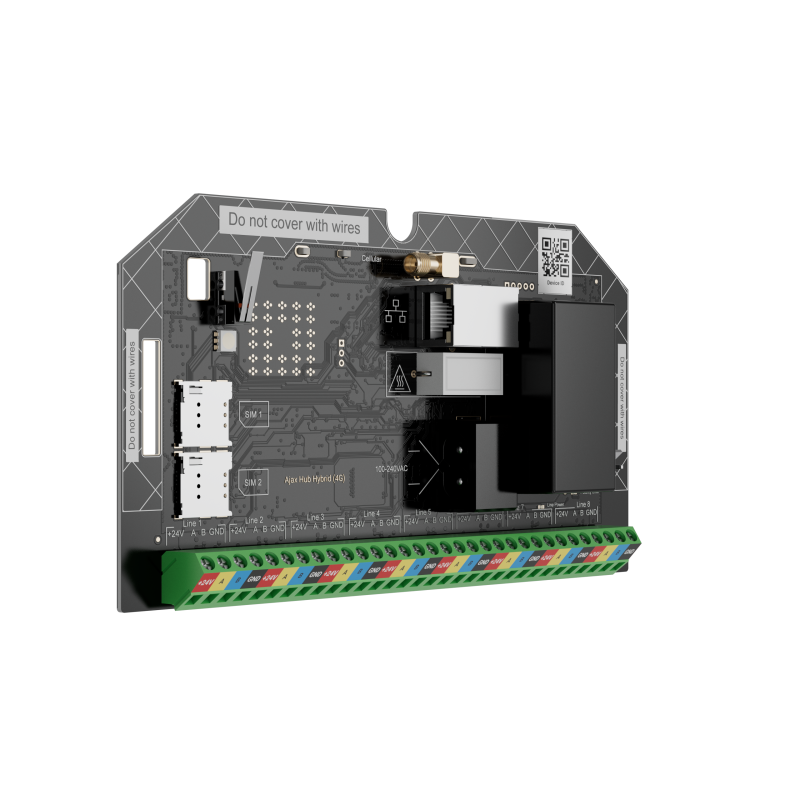

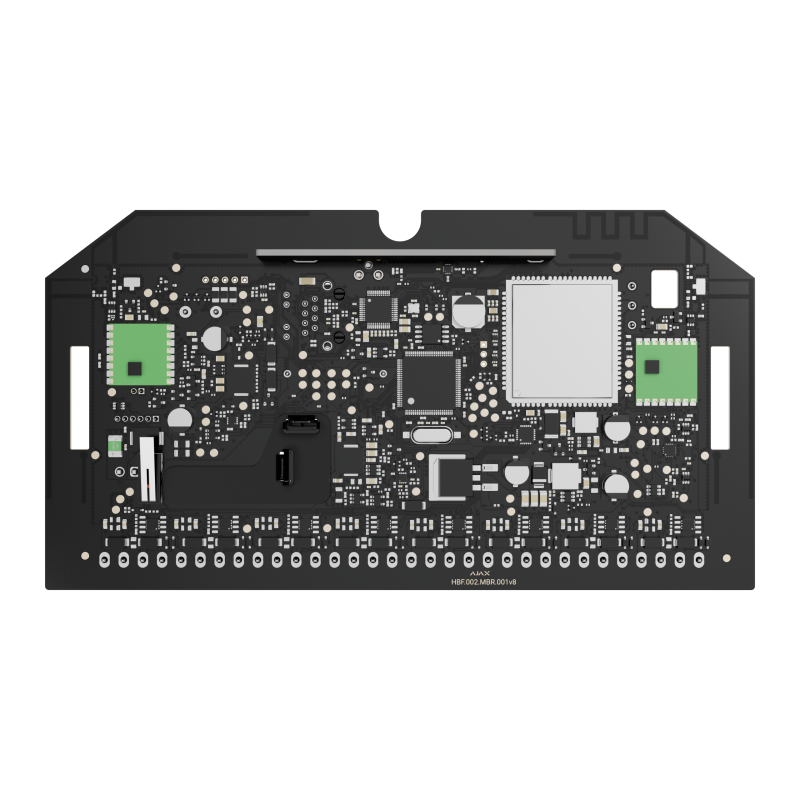

Die Variante ohne Gehäuse liefert die Platine des Superior Hub Hybrid (4G) für die Installation in das Ajax Case D. So lassen sich Zentrale, Fibra-Module und Akkus in einem einzigen Gehäuse unterbringen und normgerecht verkabeln. Die mitgelieferte LED-Platine wird außen am Case montiert und zeigt den Zustand der Zentrale an. Funktional entspricht die Platine der Zentrale im Originalgehäuse: acht Fibra-Leitungen mit je bis zu 2000 m Länge in Bus-, Ring- oder Baumtopologie, dazu Jeweller und Wings für kabellose Geräte bis 2000 m im freien Feld.

Kommunikation zur Leitstelle

Ethernet und zwei Micro-SIM-Karten für 2G, 3G und LTE arbeiten parallel, der Wechsel zwischen den Netzen einer SIM-Karte erfolgt sofort, zwischen den SIM-Karten in bis zu vier Minuten. Ein Anschluss für die separat erhältliche ExternalAntenna verbessert den LTE-Empfang in Kellern oder Metallschränken, ein Kabelbruch der Antenne wird gemeldet. Übertragen wird nach SIA DC-09, SurGard (Contact ID) und ADEMCO 685; die Kategorien SP2, SP5 und DP3 sind abgedeckt. Fotos der MotionCam-Melder kommen in bis zu 640 × 480 px.

Stromversorgung und Sabotageschutz im Case

Das Netzteil für 100–240 V sitzt auf der Platine, ein 12-V-Akku im Case versorgt 30 kabelgebundene Geräte bis zu 60 Stunden. Der Sabotagekontakt des Case wird an die Platine angeschlossen und meldet das Öffnen des Deckels sowie das Abnehmen des Gehäuses von der Wand. Geräteauthentifizierung, AES-128-Verschlüsselung und Frequenzsprungverfahren schützen vor Gerätevortäuschung und Störsendern. Konfiguration, Tests und Wartung erfolgen über die Ajax Apps.

Technische Daten

Verfügbare Varianten

• Superior Hub Hybrid (4G) (without casing) – dieser Artikel, Platine für Case D
• Superior Hub Hybrid (4G) – im Originalgehäuse, Schwarz oder Weiß
• Superior Hub Hybrid (2G) – im Originalgehäuse mit 2G-Mobilfunk

Lieferumfang

• 1 × Superior Hub Hybrid (4G) Platine
• LED-Platine mit Anschlusskabel
• Netzkabel
• Klemmenblockadapter mit Schraubanschluss
• Akku-Anschlusskabel
• Ethernetkabel
• 8 × Abschlusswiderstand 120 Ω
• Schnellstartanleitung

Passendes Zubehör (Cross-Selling)

• Case D (430) – Gehäuse für die Zentrale, bis zu 8 Fibra-Module und 2 Akkus, Schwarz oder Weiß
• SA214-7 Akku 12 V/7 Ah – Notstromakku für bis zu 60 Stunden
• ExternalAntenna – externe Antenne für LTE
• Superior LineSplit / LineProtect / LineSupply Fibra – Module für die Fibra-Leitungen

Hinweis: Case D und Notstromakku sind nicht im Lieferumfang enthalten. Ajax Superior-Produkte werden über akkreditierte Ajax Partner vertrieben und installiert.
