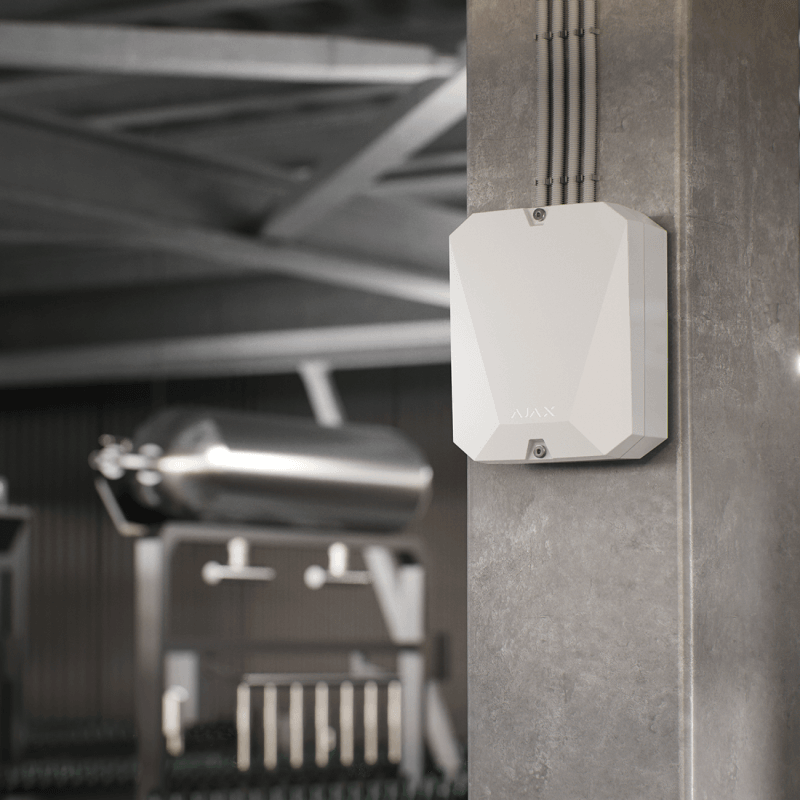

Superior Hub Hybrid (2G) Weiß

Auf einen Blick

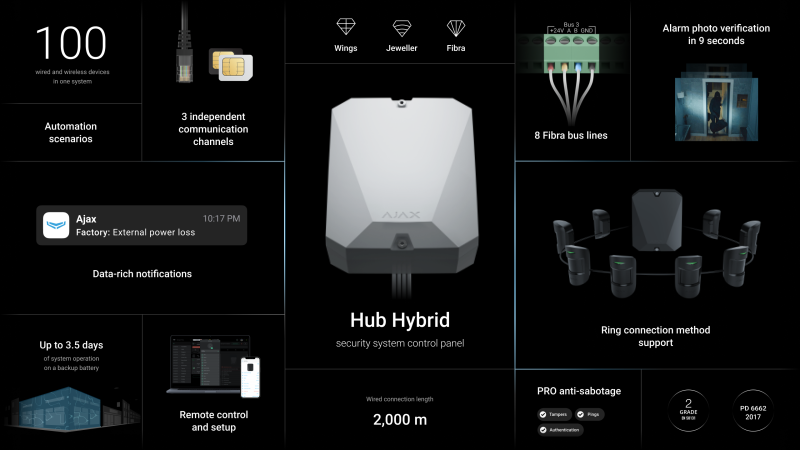

• EN 50131 Grade 3 – hybride Hub-Zentrale für kabelgebundene Fibra- und kabellose Jeweller-Geräte
• 8 Fibra-Leitungen mit je bis zu 2000 m Länge, Stern- und Ringtopologie, 14,4 W für die Busgeräte
• Bis zu 100 Geräte, 9 Sicherheitsgruppen, 32 Szenarien, 50 Benutzer
• Ethernet und zwei SIM-Karten (2G) mit automatischer Umschaltung zur Leitstelle
• Notstrom bis 60 h mit 12-V-Akku (4, 7 oder 9 Ah, nicht enthalten)
• Farbe Weiß – auch in Schwarz erhältlich

Kabel und Funk in einer Zentrale

Der Superior Hub Hybrid (2G) verbindet die Zuverlässigkeit verkabelter Melder mit der Flexibilität des Ajax Funksystems. Auf acht Fibra-Leitungen werden kabelgebundene Superior-Geräte über ein vieradriges Kabel bis zu 2000 m weit angeschlossen; die Leitung versorgt die Geräte mit Strom und überträgt Alarme, Ereignisse und Fotos verschlüsselt in beide Richtungen. In der Ringtopologie teilt sich die Leitung bei einem Kabelbruch in zwei funktionsfähige Segmente, das System meldet den Vorfall sofort. Parallel dazu binden Jeweller und Wings kabellose Melder bis zu 2000 m im freien Feld ein.

Verbindung zur Leitstelle und Fotoverifizierung

Zur Leitstelle und zu den Ajax Apps kommuniziert die Zentrale über Ethernet und zwei Micro-SIM-Karten im 2G-Netz. Die Kanäle arbeiten parallel; fällt einer aus, übernimmt der nächste innerhalb von Sekunden. Übertragen wird nach SIA DC-09 und SurGard (Contact ID), Alarmübertragungssysteme der Kategorien SP2, SP5 und DP3 sind abgedeckt. Fotos der MotionCam-Melder kommen nach Alarm, Szenario, Zeitplan oder auf Anfrage in bis zu 640 × 480 px.

Stromversorgung und Sabotageschutz

Das Netzteil für 100–240 V ist eingebaut, im Gehäuse ist Platz für einen 12-V-Akku mit 4, 7 oder 9 Ah. Mit einem 7-Ah-Akku versorgt die Zentrale 30 kabelgebundene Geräte bis zu 60 Stunden, der Energiesparmodus verlängert die Laufzeit. Zwei Sabotagekontakte melden das Öffnen des Deckels und das Abnehmen von der Wand, Geräteauthentifizierung und Frequenzsprungverfahren schützen vor Vortäuschung und Störsendern. Installation und Wartung erfolgen über die Ajax Apps, der Fibra-Stromrechner von Ajax unterstützt die Projektplanung.

Technische Daten

Verfügbare Varianten

• Schwarz – technisch identisch (143565.111.BL1)
• Weiß – dieser Artikel (143566.111.WH1)
• Superior Hub Hybrid (4G) – gleiche Zentrale mit 2G/3G/LTE, auch ohne Gehäuse für Case D

Lieferumfang

• 1 × Superior Hub Hybrid (2G), Weiß
• Netzkabel
• Klemmenblockadapter mit Schraubanschluss
• Akku-Anschlusskabel
• Ethernetkabel
• Montagesatz
• 8 × Abschlusswiderstand 120 Ω
• Schnellstartanleitung

Passendes Zubehör (Cross-Selling)

• SA214-7 Akku 12 V/7 Ah – Notstromakku für bis zu 60 Stunden
• Superior LineSplit Fibra – teilt eine Fibra-Leitung in vier Linien
• Superior LineProtect Fibra – Schutz der Fibra-Leitung gegen Kurzschluss und Sabotage
• Superior LineSupply (45 W / 75 W) Fibra – zusätzliche Stromversorgung langer Leitungen

Hinweis: Der Notstromakku ist nicht im Lieferumfang enthalten. Für LTE-Netze steht die Variante Superior Hub Hybrid (4G) zur Verfügung. Ajax Superior-Produkte werden über akkreditierte Ajax Partner vertrieben und installiert.
