JK-107KRY4G-SET Zentralenset JA-107KR mit Funk und LTE

Auf einen Blick

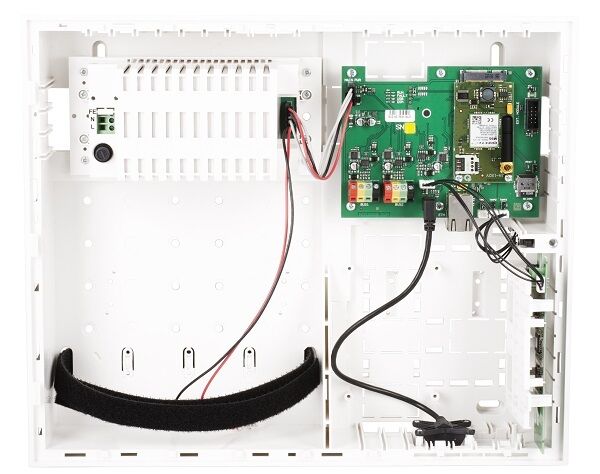

• Set-Inhalt: Zentrale JA-107KR mit LAN-Kommunikator und eingebautem Funkmodul JA-111R, LTE-Kommunikationsmodul JA-194Y und Netzanschlusskabel
• Kommunikation: Funk (868 MHz), LAN und LTE/4G parallel – redundante Alarmübertragung zur Leitstelle
• Kapazität: bis 230 Komponenten (120 Funk / 110 BUS), 600 Benutzer, 15 Bereiche, 128 PG-Ausgänge
• Schnittstellen: 2 BUS-Klemmleisten, LAN, USB, Steckplatz für ein weiteres Kommunikationsmodul
• Sicherheitsgrad: Grad 2 nach EN 50131-1, Umgebungsklasse II
• Fernwartung: Konfiguration per F-Link, Bedienung über MyJABLOTRON App und Portal

Große Zentrale für Gewerbe, Schulen und öffentliche Gebäude

Die JA-107KR ist die große Zentrale der JABLOTRON-100+-Generation für Wohnanlagen, Gewerbeobjekte, Kindergärten, Schulen und öffentliche Einrichtungen. Sie verwaltet bis zu 230 Komponenten (120 Funk und 110 BUS), 600 Benutzercodes, 15 Sicherungsbereiche und 128 programmierbare PG-Ausgänge (32 davon per Funk) und eignet sich damit auch für Gebäudeautomation und Zutrittskontrolle. Das integrierte Netzteil liefert 2000 mA Dauerstrom (kurzzeitig 3000 mA) für die BUS-Komponenten; das große Gehäuse nimmt Notstromakkus von 7 bis 18 Ah auf.

Funk ab Werk, LTE im Set

Als KR-Variante bringt die JA-107KR das Funkmodul JA-111R bereits eingebaut mit und bindet JA-100-Funkkomponenten – Melder, Bedienteile, Sirenen und Fernbedienungen – über das 868,1-MHz-Jablotron-Protokoll ein. Das mitgelieferte LTE-Kommunikationsmodul JA-194Y ergänzt den LAN-Weg um einen redundanten Mobilfunkpfad (4G LTE, 3G und 2G, MicroSIM) und ersetzt den 2G-Kommunikator JA-192Y: Alarme gehen an die Leitstelle, zusätzlich per SMS und Sprachnachricht an die Benutzer; die Fernkonfiguration erfolgt per F-Link. Damit stehen Funk, LAN und LTE parallel zur Verfügung.

Technische Daten

Merkmal	Spezifikation
Zentrale	JA-107KR mit LAN-Kommunikator (Ethernet 10/100 BASE-T) und Funkmodul JA-111R
Komponenten	bis 230 (120 Funk / 110 BUS)
Benutzer / Bereiche	600 / 15
PG-Ausgänge	128 (32 per Funk)
Ereignisspeicher	4-GB-Speicherkarte, ca. 7 Mio. Ereignisse mit Datum und Uhrzeit
Stromversorgung	110–230 V AC / 50–60 Hz, Netzteil Typ A nach EN 50131-6
BUS-Versorgung	2000 mA Dauerstrom (3000 mA für max. 60 Min.)
Notstromakku	12 V / 7–18 Ah (nicht enthalten), Ladezeit max. 72 h
Funkmodul JA-111R	868,1 MHz Jablotron-Protokoll, werkseitig eingebaut
LTE-Modul JA-194Y	4G LTE 800/900/2100/2600 MHz, 3G 900/2100 MHz, 2G 900/1800 MHz, MicroSIM
Schnittstellen	2 BUS-Klemmleisten, LAN, USB, 1 Steckplatz für weiteres Kommunikationsmodul
Sicherheitsgrad	Grad 2 nach EN 50131-1, Umgebungsklasse II
Umgebung	Innenbereich, −10 °C bis +40 °C, 75 % rF nicht kondensierend
Abmessungen Zentrale	357 × 297 × 105 mm
Konfiguration / Apps	F-Link, MyJABLOTRON
Hersteller-Nr. (HAN)	JK-107KRY4G-SET

Verfügbare Varianten

• JK-107KRY4G-SET – Zentrale JA-107KR (bis 230 Komponenten, Akku bis 18 Ah)
• JK-108KRY4G-SET – Zentrale JA-108K mit Funkmodul JA-112R (Grad-3-fähig, bis 230 Komponenten)
• JK-103KRY4G-SET – Zentrale JA-103KR (bis 50 Komponenten, Akku bis 2,6 Ah)
• JK-103KR-7AH-Y4G-SET – Zentrale JA-103K-7AH mit Funkmodul JA-112R (bis 50 Komponenten, 7-Ah-Gehäuse)

Lieferumfang

• 1× JA-107KR Zentrale mit LAN-Kommunikator und Funkmodul JA-111R (Art.-Nr. ja-107kr)
• 1× JA-194Y LTE-Kommunikationsmodul (Art.-Nr. ja-194y)
• 1× Netzanschlusskabel weiß (Art.-Nr. netzanschlusskabel-weiss)

Passendes Zubehör (Cross-Selling)

• SA214-18 – Notstromakku 12 V / 18 Ah für die JA-107KR
• JA-155E-NFC – Funk-Bedienteil mit Display und NFC
• JA-154P-PET – Funk-Bewegungsmelder mit Tierimmunität
• JA-115M – BUS-Mini-Magnetkontakt für Fenster und Türen

Hinweis: SIM-Karte und Notstromakku sind nicht im Lieferumfang enthalten. Das JA-194Y erfordert F-Link ab Version 2.0.0 und eine aktuelle Zentralen-Firmware.
