JK-103KR-7AH-Y4G-SET Zentralenset JA-103K-7AH mit Funk und LTE

Auf einen Blick

• Set-Inhalt: Zentrale JA-103K-7AH mit LAN-Kommunikator im 7-Ah-Gehäuse, Funkmodul JA-112R, LTE-Kommunikationsmodul JA-194Y und Netzanschlusskabel
• Preisvorteil: rund 4 % günstiger als der Einzelkauf der vier Komponenten
• Kommunikation: Funk (868 MHz), LAN und LTE/4G parallel – redundante Alarmübertragung zur Leitstelle
• Kapazität: bis 50 Funk- oder BUS-Komponenten, 50 Benutzer, 8 Bereiche, 32 PG-Ausgänge
• Notstrom: großes Gehäuse für einen 12-V-Akku mit 7 Ah – längere Überbrückung als beim Standardgehäuse (2,6 Ah)
• Fernwartung: Konfiguration per F-Link, Bedienung über MyJABLOTRON App und Portal

Kompaktzentrale für Wohnhäuser, Büros und kleine Unternehmen

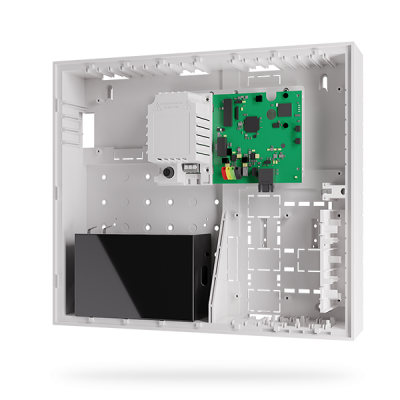

Die JA-103K-7AH ist das Kernelement des Sicherheitssystems JABLOTRON 100+ für Familienhäuser, Büros und kleinere Gewerbeobjekte. Sie verwaltet bis zu 50 Funk- oder BUS-Komponenten, 50 Benutzercodes, 8 Sicherungsbereiche und 32 programmierbare PG-Ausgänge, meldet an bis zu 5 Leitstellen und informiert bis zu 8 Benutzer per SMS. Gegenüber der Standardvariante bietet das größere Gehäuse Platz für einen 12-V-Akku mit 7 Ah und damit deutlich mehr Notstromreserve. Der LAN-Kommunikator (10/100 BASE) ist bereits integriert; das Netzteil liefert 1000 mA Dauerstrom für die BUS-Komponenten.

Funk und LTE ab Werk im Set

Anders als die KR-Varianten hat die JA-103K-7AH kein werkseitig eingebautes Funkmodul. Das mitgelieferte JA-112R wird in die Zentrale eingesetzt und bindet JA-100-Funkkomponenten – Melder, Bedienteile, Sirenen und Fernbedienungen – über das 868,1-MHz-Jablotron-Protokoll ein. Das LTE-Kommunikationsmodul JA-194Y ergänzt den LAN-Weg um einen redundanten Mobilfunkpfad (4G LTE, 3G und 2G, MicroSIM) und ersetzt den 2G-Kommunikator JA-192Y: Alarme gehen an die Leitstelle, zusätzlich per SMS und Sprachnachricht an die Benutzer; die Fernkonfiguration erfolgt per F-Link. Damit arbeitet das Set funktional wie eine KRY-Zentrale mit Funk, LAN und LTE parallel.

Technische Daten

Merkmal	Spezifikation
Zentrale	JA-103K-7AH mit LAN-Kommunikator (Ethernet 10/100 BASE), 7-Ah-Gehäuse
Komponenten	bis 50 (Funk oder BUS)
Benutzer / Bereiche	50 / 8
PG-Ausgänge	32
Stromversorgung	110–230 V AC / 50–60 Hz, max. 0,28 A, Schutzklasse II
BUS-Versorgung	max. 1000 mA Dauerstrom
Notstromakku	12 V / 7 Ah Blei-Gel (nicht enthalten), Ladezeit max. 48 h
Funkmodul JA-112R	868,1 MHz Jablotron-Protokoll, Reichweite bis 500 m (Sichtlinie), bis 3 Module je Zentrale
LTE-Modul JA-194Y	4G LTE 800/900/2100/2600 MHz, 3G 900/2100 MHz, 2G 900/1800 MHz, MicroSIM
Sicherheitsgrad	Grad 2 nach EN 50131-1
Umgebung	Klasse II Innenbereich, −10 °C bis +40 °C
Abmessungen Zentrale	357 × 297 × 105 mm
Konfiguration / Apps	F-Link (ab 2.0.0), MyJABLOTRON
Hersteller-Nr. (HAN)	JK-103KR-7AH-Y4G-SET

Verfügbare Varianten

• JK-103KR-7AH-Y4G-SET – Zentrale JA-103K-7AH (bis 50 Komponenten, 7-Ah-Gehäuse)
• JK-103KRY4G-SET – Zentrale JA-103K (bis 50 Komponenten, Akku bis 2,6 Ah)
• JK-107KRY4G-SET – Zentrale JA-107K (bis 230 Komponenten, Akku bis 18 Ah)
• JK-108KRY4G-SET – Zentrale JA-108K (Grad-3-fähig, bis 230 Komponenten, Akku bis 18 Ah)

Lieferumfang

• 1× JA-103K-7AH Zentrale mit LAN-Kommunikator, 7-Ah-Gehäuse (Art.-Nr. ja-103k-7ah)
• 1× JA-112R Funk-Busmodul für JA-100-Funkkomponenten (Art.-Nr. ja-112r)
• 1× JA-194Y LTE-Kommunikationsmodul (Art.-Nr. ja-194y)
• 1× Netzanschlusskabel weiß (Art.-Nr. netzanschlusskabel-weiss)

Passendes Zubehör (Cross-Selling)

• SA214-7.2 – Notstromakku 12 V / 7,2 Ah für das 7-Ah-Gehäuse
• JA-112R – weiteres Funk-Busmodul für größere Funkabdeckung (bis 3 je Zentrale)
• JA-155E-NFC – Funk-Bedienteil mit Display und NFC
• JA-154P-PET – Funk-Bewegungsmelder mit Tierimmunität
• JA-115M – BUS-Mini-Magnetkontakt für Fenster und Türen

Hinweis: SIM-Karte und Notstromakku sind nicht im Lieferumfang enthalten. Das JA-194Y erfordert F-Link ab Version 2.0.0 und eine aktuelle Zentralen-Firmware.
