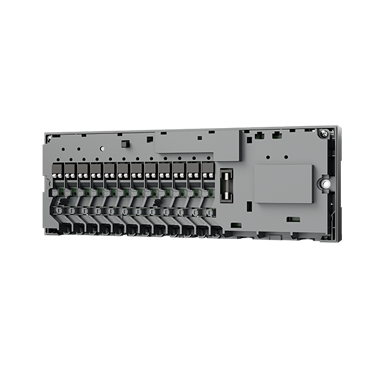

JB-128N Modul für Fußbodenheizung – 12 Zonen

Das Jablotron JB-128N ist ein professionelles Steuerungsmodul für Fußbodenheizungskappen und Zonenventile. Es wurde speziell für die Integration in das Jablotron JA-100+ Alarmsystem entwickelt und ermöglicht die intelligente, zonenbasierte Regelung von Warmwasser-Fußbodenheizungen mit bis zu 12 unabhängigen Heizkreisen.

Highlights auf einen Blick

• 12 Ausgänge für thermoelektrische Stellantriebe (230 V AC, max. 2 W pro Kopf)
• Pumpensteuerung – schaltbarer Ausgang für Zusatzumwälzpumpe (max. 1 A / 230 V AC)
• Kesselsteuerung – schaltbarer Ausgang für Heizquelle / Kessel
• Auto-Modus – vollautomatische Steuerung über PG-Ausgänge der Zentrale
• Manualmodus – alle Ausgänge dauerhaft aktiv (z. B. zur Gebäudetrocknung)
• Einfrierschutz – automatische Aktivierung bei Kommunikationsverlust zur Zentrale
• Ventil-Frostschutz – wöchentliche automatische Betätigung inaktiver Ventile
• Überhitzungsschutz – Abschaltung nach 20 Minuten bei Kommunikationsausfall

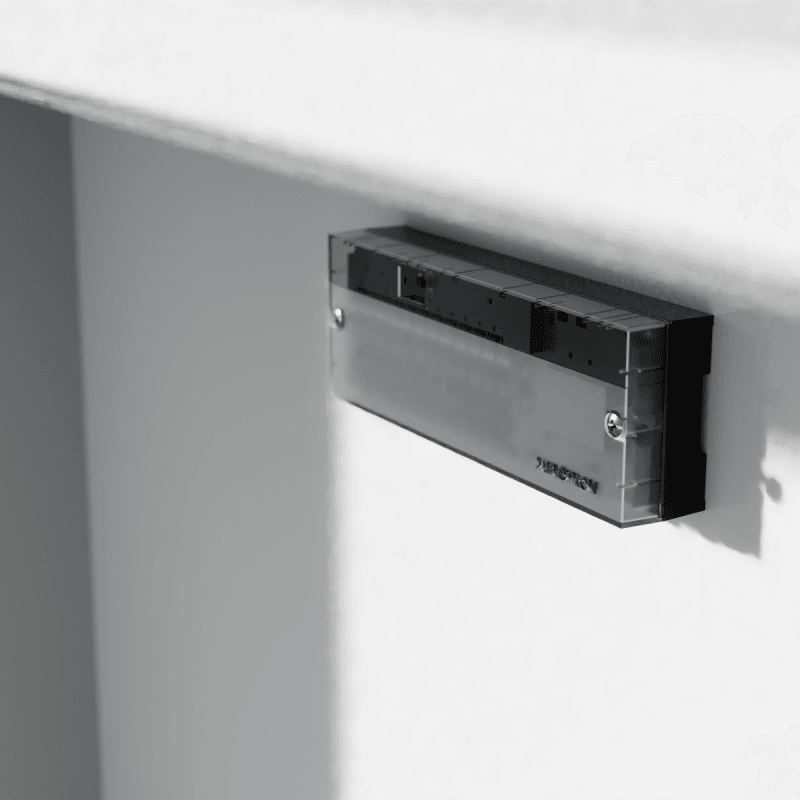

• Flexible Montage – Wand, Rohr (PE-Streifen) oder DIN-Schiene
• Kompakte Bauform – nur 245 × 90 × 50 mm, Schutzklasse II, IP20
• Kompatibel mit Zentralen JA-103K und JA-107K
• Konfiguration über F-Link Software, Fernsteuerung über MyJABLOTRON App

Intelligente Schutzfunktionen

Das JB-128N verfügt über einen integrierten Einfrierschutz, der bei Kommunikationsverlust zur Zentrale automatisch alle Heizkreise periodisch aktiviert (Standard: nach 24 h, 20 min Ein, alle 4 h wiederholend). Ein Ventil-Frostschutz verhindert das Festsitzen inaktiver Ventile durch wöchentliche Betätigung (Sonntag 02:00 Uhr, 5 min). Der Überhitzungsschutz schaltet die Ausgänge bei Kommunikationsausfall nach 20 Minuten ab.

Technische Daten

Parameter	Wert
Versorgungsspannung	230 V AC, 50 Hz
Anzahl Ausgänge	12 (thermoelektrische Stellantriebe)
Max. Stromverbrauch	1,8 A
Leistungsaufnahme	max. 2,3 W / Leerlauf 0,8 W
BUS-Anschluss	12 V DC (8–15 V)
Ausgang Umwälzpumpe	1 A / 230 V AC
Schutzgrad / Schutzklasse	IP20 / Klasse II
Abmessungen (L × B × H)	245 × 90 × 50 mm
Betriebstemperatur	+5 °C bis +45 °C
Installationsart	Wand / Rohr / DIN-Schiene
Kompatible Zentralen	JA-103K, JA-107K
Normen	EN 50130-4, EN 55032, EN 62368-1, EN IEC 63000, EN 60730-1

Hinweis: Das JB-128N ist eine Komponente des Jablotron JA-100 Systems und erfordert eine kompatible Zentrale (JA-103K oder JA-107K). Die Installation muss durch einen geschulten Techniker mit gültigem Jablotron-Zertifikat erfolgen.
