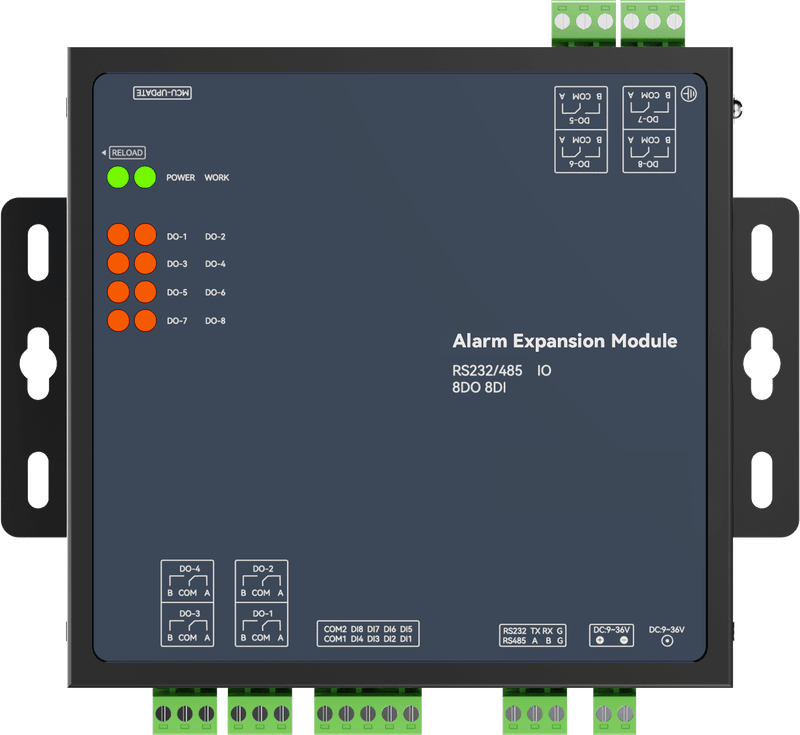

HY-AM08E Alarm-Erweiterungsmodul 8 Eingänge 8 Ausgänge

Auf einen Blick

• Typ: Alarm-Erweiterungsmodul für Ein- und Ausgangssignale
• Kanäle: 8 Alarmeingänge und 8 Alarmausgänge
• Schnittstellen: RS485 oder RS232 (nicht gleichzeitig), USB Type-C für Updates
• Spannungsversorgung: 9-36 V DC
• Einsatzbereich: -30 °C bis +75 °C, Metallgehäuse zur Wandmontage

16 Kanäle für zusätzliche Melder und Steuerungen

Das DHI-HY-AM08E stellt 8 digitale Eingänge und 8 digitale Ausgänge bereit. Jeder Kanal lässt sich als potenzialfreier Kontakt (dry contact) oder als spannungsbehafteter Kontakt (wet contact) betreiben; ab Werk sind alle Kanäle auf potenzialfreien Kontakt eingestellt. So binden Sie zusätzliche Melder, Relais oder Aktoren an eine bestehende Zentrale an, ohne diese austauschen zu müssen.

Industrietaugliche Bauweise

Ein ARM-Cortex-M4-Controller mit 120 MHz sorgt für schnelle Signalverarbeitung. Der weite Versorgungsbereich von 9 bis 36 V DC mit Überstrom- und Verpolungsschutz erlaubt den Betrieb an vorhandenen Netzteilen. Das Metallgehäuse ist für die Wandmontage vorgesehen und arbeitet zuverlässig von -30 °C bis +75 °C - geeignet für Gebäudetechnik, Industrieanlagen, Umweltüberwachung, Verkehrstechnik, Ver- und Entsorgung sowie Brandmeldetechnik.

Technische Daten

Merkmal	Spezifikation
Prozessor	ARM Cortex-M4, 120 MHz
Alarmeingänge	8 Kanäle, dry/wet contact (Werkseinstellung: dry contact)
Alarmausgänge	8 Kanäle, dry/wet contact (Werkseinstellung: dry contact)
Schnittstellen	1× RS485, 1× RS232 (nicht gleichzeitig nutzbar), 1× USB Type-C (Firmware-Update)
Spannungsversorgung	9-36 V DC
Stromaufnahme	Standby 32 mA / Betrieb 306 mA / max. 320 mA (bei 12 V)
Montage	Wandmontage
Abmessungen	154,5 × 142,5 × 37,5 mm
Gewicht	0,6 kg
Gehäusematerial	Metall, Farbe Grau
Betriebstemperatur	-30 °C bis +75 °C
Lagerbedingungen	0 °C bis +85 °C, 5-95 % RH (nicht kondensierend)
Zertifizierung	CE, RoHS

Lieferumfang

• 1× Dahua DHI-HY-AM08E Alarm-Erweiterungsmodul

Hinweis: Die Einbindung erfolgt über RS485 bzw. RS232 - bitte vorab prüfen, ob die vorgesehene Zentrale bzw. Steuerung die Schnittstelle und das Protokoll unterstützt.
