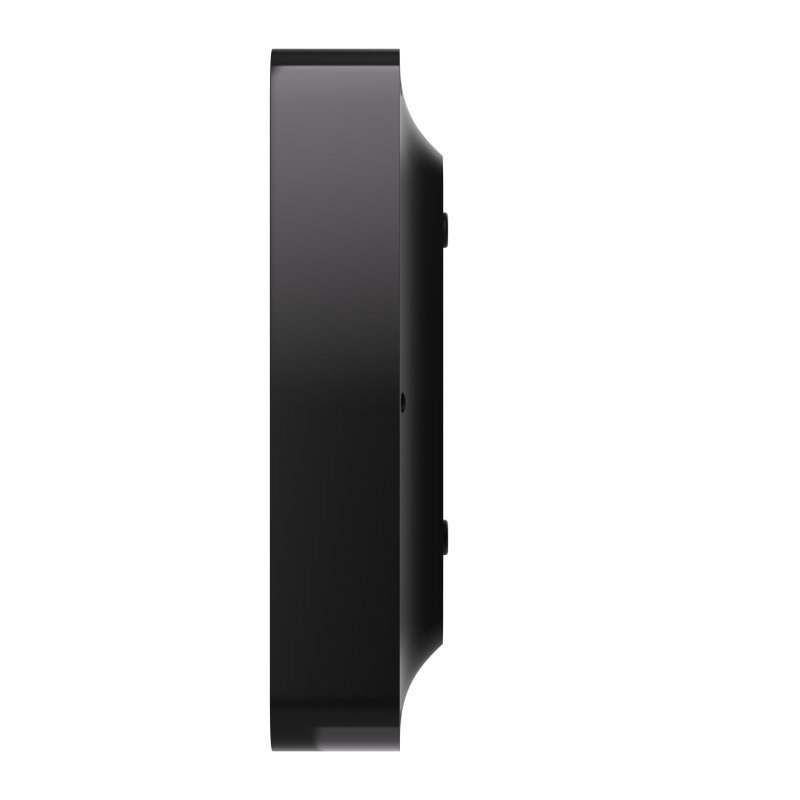

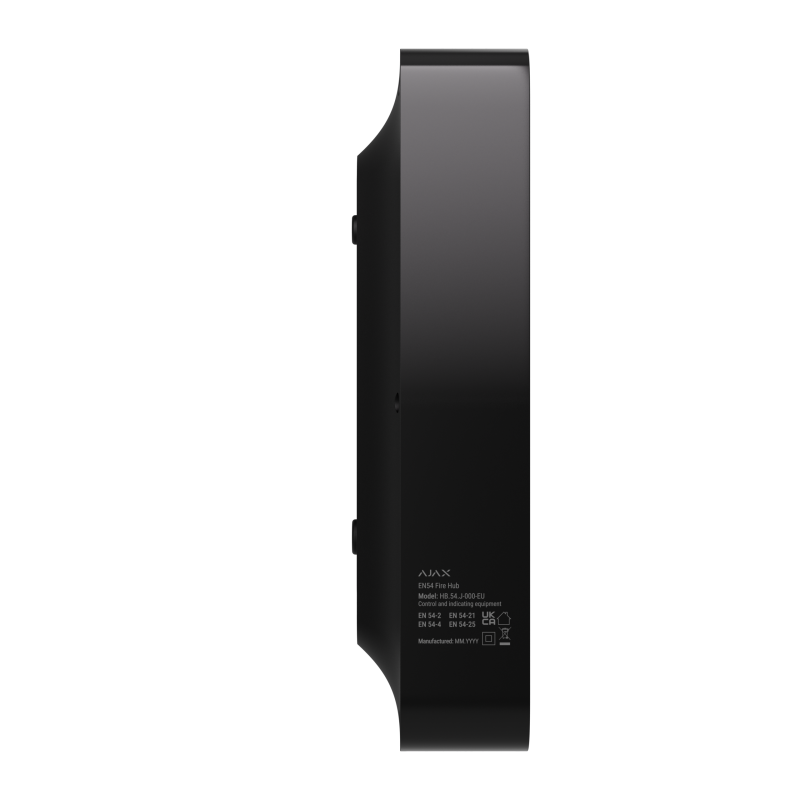

EN54 Fire Hub Jeweller schwarz
Auf einen Blick
Knox-Nr. 110000 · Hersteller-Nr. 125733.315.BL · EAN 4823114073250Auf einen Blick
- Brandwarnzentrale (CIE) der Ajax EN54 Line, zertifiziert nach EN 54-2, EN 54-4, EN 54-13, EN 54-21, EN 54-25 und EN 50131 Grade 2
- 10,1"-Touchscreen (IPS, 1024 × 600 px) mit Klartextanzeige, 40 LED-Zonenanzeigen und 60-dB-Summer
- Bis zu 200 Funkgeräte, 40 Brandzonen, 5 Fire ReX, 200 Benutzer und 64 Szenarien
- Ethernet, WLAN und 2 × SIM (2G/4G LTE) mit automatischer Umschaltung; Leitstellenanbindung per SIA DC-09 und SurGard (Contact ID)
- Ein System für Brandschutz, Einbruchschutz, Videoüberwachung und Automatisierung mit Fotoverifizierung von Alarmen
- Akku zwingend erforderlich, nicht im Lieferumfang: Betrieb nur mit EN54 Internal Battery, erhältlich in zwei Versionen (24h oder 72h), bitte mitbestellen
- Farbe Schwarz – auch in Weiß erhältlich
Konform heißt nicht kompliziert

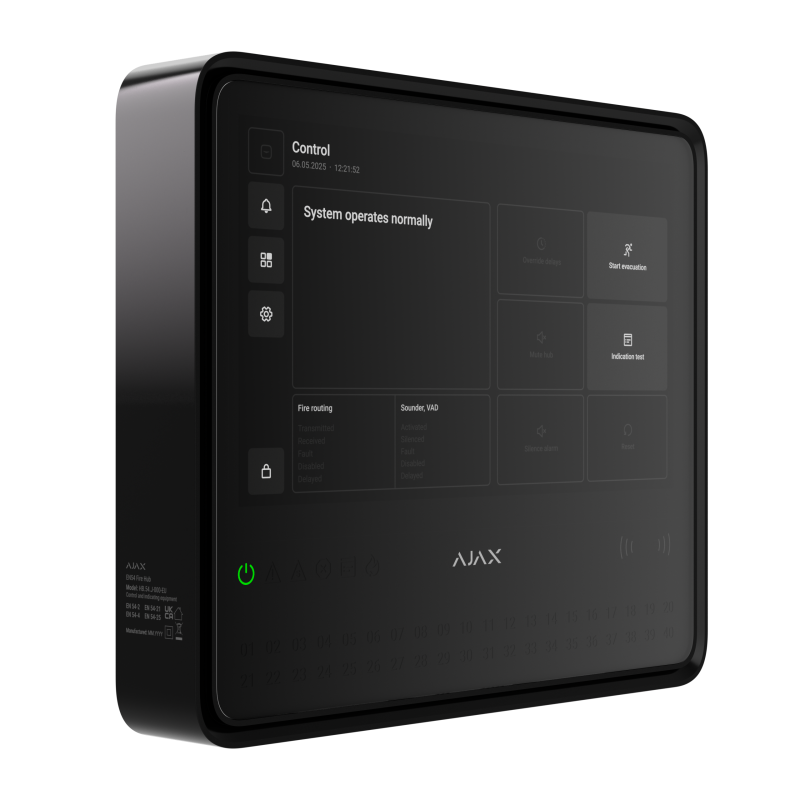

Der EN54 Fire Hub Jeweller ist die Touchscreen-Brandwarnzentrale (CIE) der Ajax EN54 Line. Alle Komponenten der Linie sind nach EN 54 zertifiziert; die Anlage eignet sich damit gemäß VDE 0826-2 für kleinere und mittelgroße Objekte wie Büros, Kindergärten, Praxen, Hotels oder Gewerbeeinheiten. An der Zentrale lassen sich bis zu 200 Funkgeräte in bis zu 40 Brandzonen betreiben, darunter bis zu 5 Fire ReX Funk-Signalverstärker sowie bis zu 10 Einbruchsirenen oder Bedienteile mit Signalgeber. Der 10,1"-Touchscreen zeigt Systemstatus, Alarme und Störungen im Klartext; autorisierte Benutzer setzen den Feueralarm zurück, starten die Evakuierung, schalten den eingebauten Summer stumm oder führen den Anzeigetest mit einem Tippen aus. 40 LED-Anzeigen je Brandabschnitt und sechs Statusanzeigen informieren auch ohne Blick auf den Bildschirm. Das Ereignisprotokoll fasst bis zu 5000 Brandereignisse im nichtflüchtigen Speicher.
Kommunikation und Leitstellenanbindung
Mit den Systemgeräten kommuniziert die CIE über die verschlüsselten Ajax Funkprotokolle Jeweller, Wings und TurboWings mit bis zu 1800 m Reichweite im offenen Raum, inklusive Fotoverifizierung und Firmware-Updates über Funk. Für die Verbindung zu Ajax Cloud, Apps und Leitstelle sind Ethernet, WLAN (802.11 b/g/n) und zwei Micro-SIM-Steckplätze für 2G/4G LTE eingebaut; bis zu vier Anbieter können parallel angeschlossen werden, die Kanäle werden priorisiert und bei Ausfall sofort umgeschaltet. Alarme und Ereignisse gehen per SIA DC-09 (IP) oder SurGard (Contact ID) an die Leitstelle, Benutzer erhalten Push-Nachrichten, SMS oder Anrufe. Neben dem Brandschutz unterstützt die Zentrale Einbruchschutz nach EN 50131 Grade 2, Ajax Kameras und NVRs sowie Automatisierungsgeräte – ein System für das ganze Objekt.
Stromversorgung, Relais und Installation
Die Zentrale wird mit 110–240 V, 50/60 Hz betrieben und nimmt im Standby bis zu 60 W auf. Für den Betrieb ist zwingend ein Li-Ionen-Akku erforderlich, den es in zwei Versionen gibt: Die EN54 Internal Battery (24h) mit 7,4 V / 5 Ah überbrückt bis zu 24 Stunden, die EN54 Internal Battery (72h) mit 7,4 V / 10 Ah bis zu 72 Stunden. Der Akku ist nicht im Lieferumfang enthalten und muss in einer der beiden Versionen mitbestellt werden; der Wechsel ist ohne Abschaltung der CIE möglich. Zwei bistabile Relaisausgänge (Störung NC, Feueralarm NO; 10–30 V DC, bis 2 A) binden externe Technik an. Die Montage erfolgt über die SmartBracket-Platte ohne Öffnen des Gehäuses, die Inbetriebnahme per QR-Code und Ajax PRO App. Sabotagekontakt, Geräteauthentifizierung, Frequenzsprungverfahren und die Erkennung eines Verbindungsverlusts nach 36 s schützen das System.
Technische Daten
| Produkttyp | Brandwarnzentrale (CIE) mit Touchscreen, Innenbereich |
| Normen | EN 54-2, EN 54-4, EN 54-13, EN 54-21, EN 54-25, EN 50131 Grade 2 |
| Display | 10,1" IPS, kapazitiv, 1024 × 600 px, Hintergrundbeleuchtung 50 000 h |
| Anzeigen / Summer | 40 LED-Zonenanzeigen, 6 Statusanzeigen, Summer 60 dB |
| Funkprotokolle | Jeweller, Wings, TurboWings |
| Funkreichweite | bis zu 1800 m im offenen Raum |
| Frequenzbänder | 866,0–866,5 / 868,0–868,6 / 868,7–869,2 MHz (je nach Region) |
| Sendeleistung (ERP) | bis zu 25 mW, GFSK |
| Kapazität | bis zu 200 Geräte, 40 Brandzonen, 5 Fire ReX, 25 Sicherheitsgruppen, 80 Räume, 64 Szenarien |
| Benutzer / Codes | bis zu 200 Benutzer, 200 Zugangscodes, 200 Bedrohungscodes |
| Ethernet | 1 × 8P8C, bis 100 Mbit/s |
| WLAN | 802.11 b/g/n, bis 72 Mbit/s |
| Mobilfunk | 2 × Micro-SIM, 2G (GSM900/DCS1800) und 4G LTE (FDD B1/B3/B5/B7/B8/B20) |
| Leitstellenprotokolle | SIA DC-09 (IP), SurGard (Contact ID) |
| Relaisausgänge | 2 × bistabil (Störung NC, Feueralarm NO), 10–30 V DC, bis 2 A bei 30 V |
| Ereignisprotokoll | bis zu 5000 Ereignisse (nichtflüchtiger Speicher) |
| Stromversorgung | 110–240 V, 50/60 Hz, bis 60 W im Standby |
| Akku (zwingend erforderlich) | EN54 Internal Battery (24h) 7,4 V / 5 Ah oder (72h) 7,4 V / 10 Ah – nicht im Lieferumfang, separat bestellen |
| Sabotageschutz | Sabotagekontakt, Geräteauthentifizierung, Frequenzsprungverfahren, Verbindungsverlust nach 36 s |
| Betriebstemperatur | −10 °C bis +40 °C |
| Luftfeuchtigkeit | bis zu 75 %, nicht kondensierend |
| Schutzart / Gehäuse | IP20, UL 94 V-0 |
| Abmessungen / Gewicht | 263 × 223 × 54 mm / 1526 g |
| Farbe | Schwarz |
| Garantie | 24 Monate |
| Hersteller-Nr. / EAN | 125733.315.BL · 4823114073250 |
Verfügbare Varianten
- Schwarz – dieser Artikel (125733.315.BL)
- Weiß – technisch identisch (125732.315.WH)
Lieferumfang
- 1 × EN54 Fire Hub Jeweller, Schwarz
- SmartBracket-Montageplatte
- Montagesatz
- Ethernet-Kabel
- Spezialwerkzeug (Schlüssel)
- Schnellstartanleitung
Nicht enthalten, aber zwingend erforderlich: EN54 Internal Battery in einer der zwei Versionen (24h oder 72h) – bitte mitbestellen. Ebenfalls nicht enthalten: SIM-Karten und GlandBox.
Passendes Zubehör (Cross-Selling)
- EN54 Internal Battery (24h) schwarz – erforderlicher Akku, Version 1: 7,4 V / 5 Ah für bis zu 24 Stunden
- EN54 Internal Battery (72h) schwarz – erforderlicher Akku, Version 2: 7,4 V / 10 Ah für bis zu 72 Stunden
- GlandBox schwarz – Gehäuseerweiterung für die verdeckte Kabelzuführung
- Smartbracket EN54 Fire Hub schwarz – Ersatz-Montageplatte
- EN54 Fire ReX Jeweller schwarz – Funk-Signalverstärker, bis zu 5 pro Zentrale
- EN54 Fire Hub Jeweller weiß – Farbvariante
Hinweis: Für den Betrieb ist zwingend eine EN54 Internal Battery (24h oder 72h) erforderlich; sie ist nicht im Lieferumfang enthalten und muss separat bestellt werden. Die Gerätekompatibilität lässt sich unter ajax.systems/de/tools/devices-compatibility prüfen. Kontaktloser Zugang per Pass-Karte und Tag-Handsender wird mit künftigen Firmware-Updates verfügbar.
| Sabotageschutz | ja |
|---|---|
| Farbe | Schwarz |
| Linie | Baseline |
| Betriebstemperatur | -10°C bis 40°C |
| Installationsmethode | Innenräume |
| Kommunikationskanal | 2G, 4G (LTE), Ethernet, Wi-Fi |
| Betriebsfeuchtigkeit | bis zu 75% |
| Verbindungstechnologie | Jeweller, Wings, TurboWings |
| Schutzklasse (IP/IK) | IP20 |
| Anzahl anschließbarer ReX | 5 |
| Netzteil | 110-240 V Netzversorgung |
| Anzahl anschließbarer Geräte / Melder | 200 |
| Anzahl Benutzer | 200 |
| Sicherungsbereiche | 25 |
| Anzahl Szenarien | 64 |
| Funkreichweite | 1800m |
| Zertifikate | EN 54-2, EN 54-21, EN 54-4, EN 50131-2, EN 54-13, EN 54-25 |
| Akku | Li-Ion 7,4V |
| Artikeltyp | Brandwarnzentrale |
| Bildschirmauflösung | 1024 x 600 Pixel |
| Bildschirmgröße | 10,1" |
| Hersteller-Nr. | 125733.315.BL |
| EAN | 4823114073250 |
