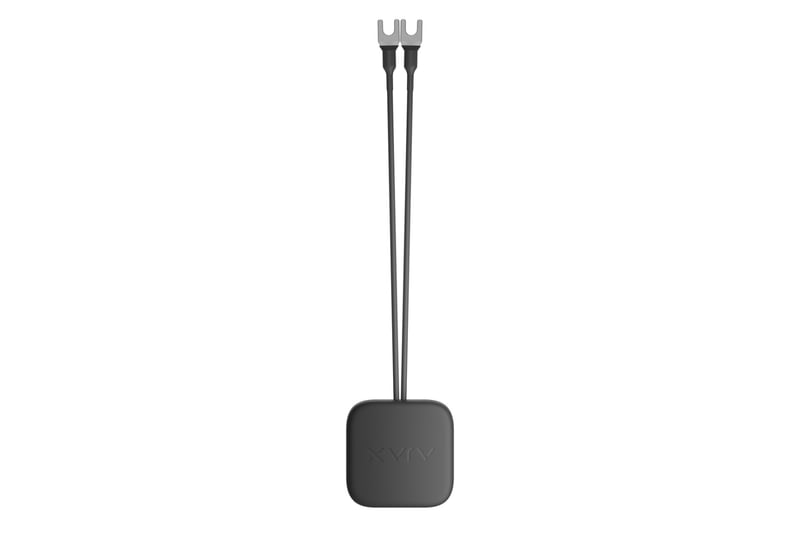

DoorBell BellKit

Auf einen Blick

• Ersatzteil: Original Ajax BellKit für die Ajax DoorBell, passend zu allen vier Farben
• Funktion: verbindet die DoorBell mit einer vorhandenen, verdrahteten Türglocke (Gong)
• Gongtypen: mechanische und elektronische Türglocken, Auswahl in der Ajax App
• Netzteil: mit BellKit mindestens 12–24 V DC / 3 A oder 16–24 V AC / 10 VA

Wofür das BellKit gebraucht wird

Die Ajax DoorBell kann beim Klingeln Ajax Sirenen oder eine bereits vorhandene Türglocke auslösen. Für den Anschluss an eine verdrahtete Türglocke wird das BellKit in die Klingelleitung eingebunden. Ein BellKit liegt jeder DoorBell bei; dieser Artikel ersetzt ein verlorenes oder beschädigtes Kit, etwa beim Umzug einer Anlage oder beim Tausch der Türglocke.

Anschluss und Einrichtung

Das BellKit wird nach dem Verdrahtungsplan im Ajax-Benutzerhandbuch der DoorBell angeschlossen; dort stehen Schaltpläne für verbreitete Gongmodelle und für digitale Türglocken. In der Ajax App legt man unter Geräte → DoorBell → Einstellungen → Türglocke-Einstellungen → Klingeltyp fest, ob eine mechanische oder elektronische Glocke angeschlossen ist. Die DoorBell arbeitet mit 12–24 V DC oder 16–24 V AC (50/60 Hz), die Polarität spielt keine Rolle. Mit angeschlossenem BellKit empfiehlt Ajax ein stärkeres Netzteil: mindestens 12–24 V DC mit 3 A oder 16–24 V AC mit 10 VA.

Technische Daten

Merkmal	Spezifikation
Typ	Anschlussset für verdrahtete Türglocken (Ersatzteil)
Kompatibel mit	Ajax DoorBell (Schwarz, Weiß, Grau, Graphit)
Türglocken	mechanisch oder elektronisch, verdrahtet
Netzteil mit BellKit	mind. 12–24 V DC / 3 A oder 16–24 V AC / 10 VA
Hersteller-Nr. (HAN)	162544.385.NC

Verfügbare Varianten

Das BellKit gibt es nur in einer Ausführung, es passt zu jeder DoorBell-Farbe.

Lieferumfang

• 1× Ajax BellKit

Passende Geräte

• Ajax DoorBell Schwarz
• Ajax DoorBell Weiß
• Ajax DoorBell Grau
• Ajax DoorBell Graphit

Hinweis: DoorBell, Türglocke und Netzteil sind nicht enthalten.
