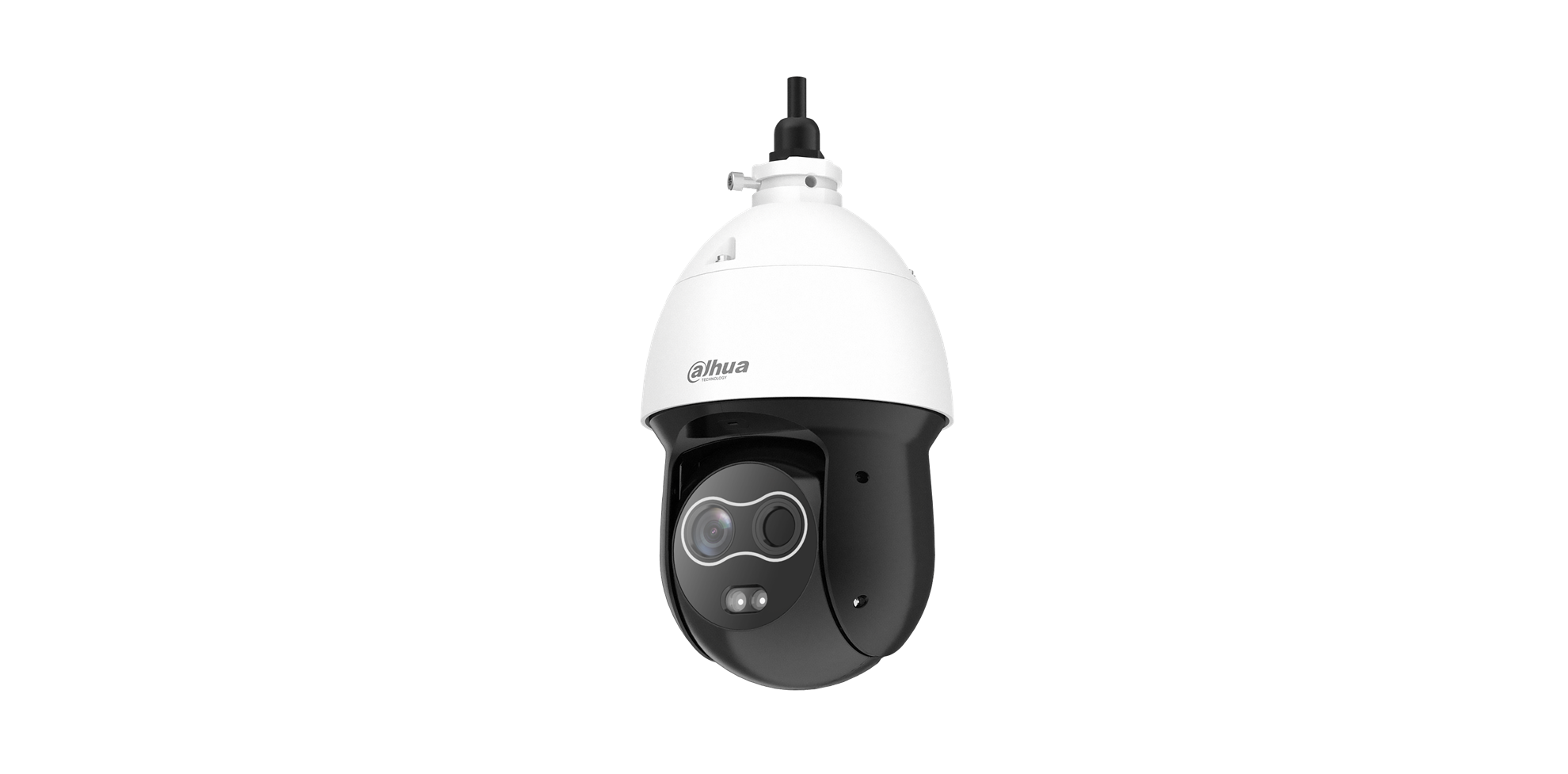

D-TPC-SD2241-TB7F8-DW-S2-C Thermal-PTZ 7/8 mm Radiometrie

Auf einen Blick

• Wärmebildsensor: Ungekühlter VOx-Mikrobolometer, 256 × 192 Pixel, 12 µm, NETD ≤ 50 mK, 7-mm-Objektiv (H 24° / V 18°)
• Temperaturmessung (Radiometrie): –20 °C bis +550 °C in drei Modi, Genauigkeit ±2 °C / ±2 %, je 21 Punkt-, Linien- und Flächenregeln gleichzeitig
• Visualkamera: 4 MP 1/2,7"-CMOS (2336 × 1752), 8-mm-Objektiv F2.0 (H 33,4° / V 25°), Beleuchtung bis 50 m
• Detektionsreichweite (thermisch): Personen bis 292 m, Fahrzeuge bis 894 m; Erkennen 73 / 224 m, Identifizieren 36 / 112 m
• KI-Funktionen: Wärmedetektion bis 86 m, Hot-/Cold-Spot-Tracking, Rauchdetektion, Tripwire, Intrusion, Personen-/Fahrzeugklassifizierung, Raucher- und Telefonerkennung, Zielverfolgung
• Aktive Abschreckung: integriertes Weißlicht und Lautsprecher für Licht- und Tonalarm
• PTZ und Bildfusion: Schwenken 360° endlos, Neigen –15° bis +90°, 300 Presets, 8 Touren; Bild-in-Bild und 3 Fusionsmodi
• Schnittstellen / Schutz: 2 Alarmeingänge, 1 Alarmausgang, Audio-Ein-/Ausgang, RS-485, BNC, RJ-45 + LWL (FC); IP66, 12 V DC oder PoE+ (802.3at)

Wärmebild und Visualbild in einer PTZ-Kamera

Die DHI-TPC-SD2241-TB7F8-DW-S2-C löst die TPC-SD2241-TB7F8-DW-S2 ab und vereint zwei Sensoren in einem kompakten Speed-Dome: Der ungekühlte VOx-Mikrobolometer liefert ein 256 × 192 Wärmebild, das unabhängig von Beleuchtung, Gegenlicht oder Witterung funktioniert, die 4-MP-Visualkamera ergänzt beweissichere Detailaufnahmen. Mit dem 7-mm-Teleobjektiv des Thermalkanals detektiert die Kamera Personen auf bis zu 292 m und Fahrzeuge auf bis zu 894 m; per Bildfusion überlagert sie beide Kanäle und macht Szenen sichtbar, die klassische Kameras nicht erfassen.

Temperaturen messen, Brände früh erkennen

Anders als die B7F8-Schwester misst die TB7F8-Variante radiometrisch: In bis zu 21 Punkt-, Linien- und Flächenregeln gleichzeitig überwacht sie Temperaturen von –20 °C bis +550 °C mit ±2 °C Genauigkeit und alarmiert beim Überschreiten einstellbarer Schwellwerte. Zusammen mit Wärmedetektion, Hot-/Cold-Spot-Tracking und Rauchdetektion eignet sie sich für Brandfrüherkennung in Recyclinganlagen, Lagern, Schaltanlagen und kritischer Infrastruktur. Deep-Learning-Algorithmen klassifizieren Personen und Fahrzeuge, Tripwire und Intrusion sichern den Perimeter, Raucher- und Telefonerkennung decken Verstöße in Sperrbereichen auf.

Aktive Abschreckung statt stiller Aufzeichnung

Erkennt die Kamera ein relevantes Ereignis, reagiert sie sofort: Das integrierte Weißlicht und der Lautsprecher lösen Licht- und Tonalarm aus, die PTZ-Einheit verfolgt das Ziel automatisch. Für die visuelle Nachtsicht sorgt die Beleuchtung mit 50 m Reichweite. Die Anbindung erfolgt per RJ-45 oder Lichtwellenleiter (FC, Singlemode), die Versorgung per 12 V DC oder PoE+; das IP66-Gehäuse ist für den ganzjährigen Außeneinsatz von –30 °C bis +60 °C ausgelegt.

Technische Daten

Merkmal	Spezifikation
Wärmebildsensor	Ungekühlter VOx-Mikrobolometer, 256 × 192, 12 µm, 8–14 µm, NETD ≤ 50 mK bei f/1.0
Thermal-Objektiv / Sichtfeld	7 mm Festbrennweite; H 24° / V 18°; Nahgrenze 1 m
Detektionsreichweite (thermisch)	Erkennen: Personen 292 m / Fahrzeuge 894 m; Wiedererkennen 73 / 224 m; Identifizieren 36 / 112 m
Temperaturmessung	–20 °C bis +150 °C (Niedrig), 100 °C bis +550 °C (Hoch), –20 °C bis +550 °C (Auto); ±2 °C / ±2 %; Messabstand 2–8 m bei 0,1 × 0,1 m Ziel
Messregeln	je 21 Punkt-, Linien- und Flächenregeln, 21 gleichzeitig; 18 Farbpaletten, DDE, 16-stufiger Digitalzoom
Visualsensor	1/2,7" CMOS, 4 MP (2336 × 1752); 0,05 lx Farbe / 0,005 lx S/W; WDR, BLC, HLC, Defog, 2D/3D-NR
Visual-Objektiv / Sichtfeld	8 mm Festbrennweite, F2.0; H 33,4° / V 25°; DORI 160 / 64 / 32 / 16 m
Beleuchtung	bis 50 m; Weißlicht- und Tonalarm
KI-Videoanalyse	Wärmedetektion bis 86 m (0,2 × 0,2 m), Hot-/Cold-Spot-Tracking, Rauchdetektion, Tripwire, Intrusion, Personen-/Fahrzeugklassifizierung, Raucher- (11 m) und Telefonerkennung (22 m), Zielverfolgung (manuell und per Alarm)
PTZ	Schwenken 0°–360° endlos, Neigen –15° bis +90°; manuell bis 200°/s bzw. 120°/s, Preset 240°/s / 200°/s; 300 Presets, 8 Touren, 5 Pattern, 5 Scans
Videokompression	H.265, H.264, H.264H, MJPEG; Thermal bis 1280 × 960, Visual bis 2226 × 1750; je 25 fps, 2 Streams je Kanal
Alarm / Audio / Schnittstellen	2 Alarmeingänge, 1 Alarmausgang; 1 Audio-Ein-/Ausgang; 1× RS-485; 1× BNC (CVBS); 1× RJ-45 10/100, 1× LWL 100 Mbit/s Singlemode FC
Netzwerk	ONVIF, CGI, Dahua SDK; HTTPS, 802.1x, SNMP, IPv4/IPv6; bis 10 Nutzer
Speicher	microSD bis 256 GB (optional), FTP
Stromversorgung	12 V DC (±20 %) oder PoE+ (802.3at); 10,5 W Grundlast, max. 19,6 W
Umgebung	–30 °C bis +60 °C, ≤ 95 % rF; IP66; Überspannungsschutz 6 kV

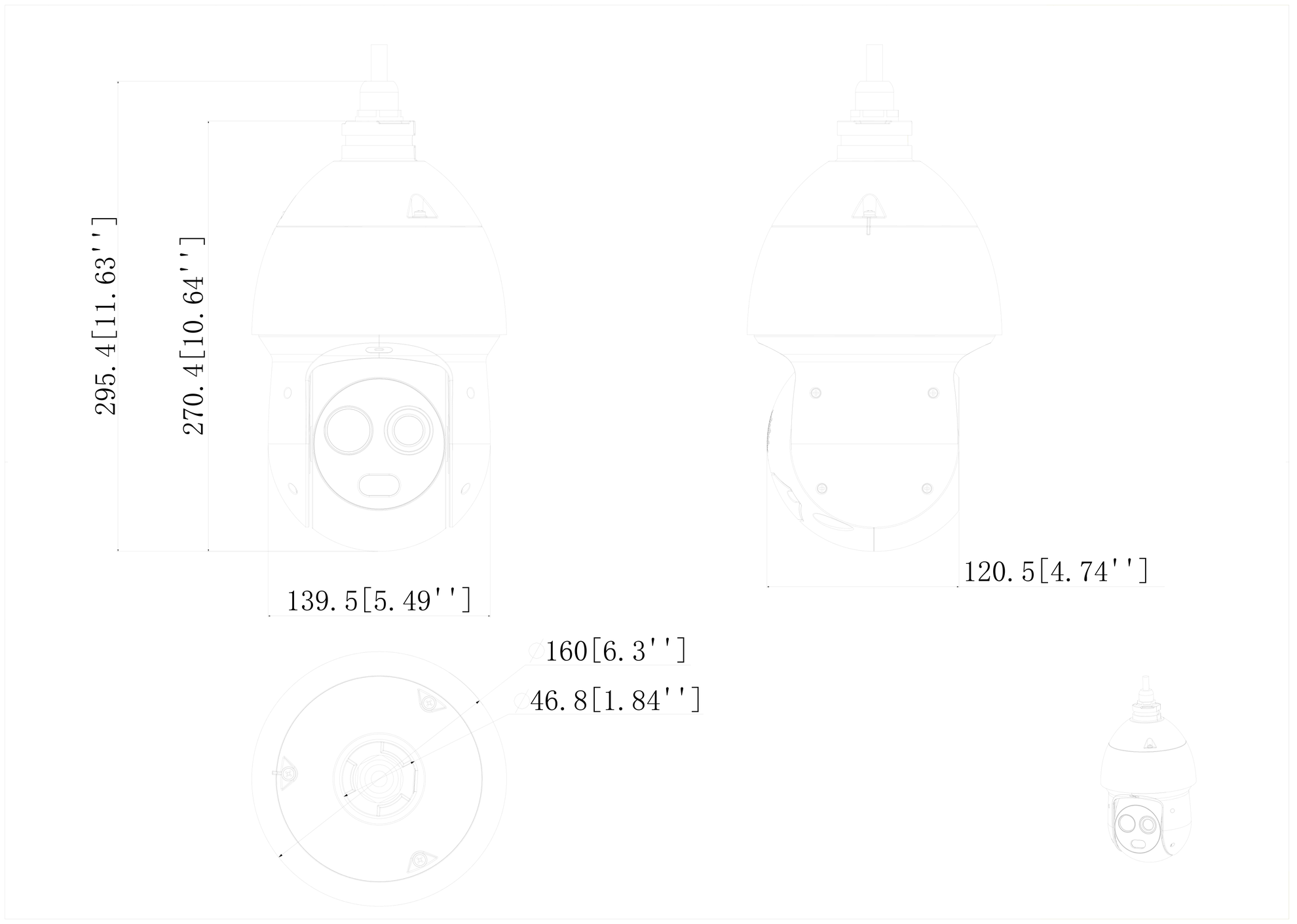

Abmessungen / Gewicht	295 mm × Ø 160 mm; 3,2 kg netto, 4,7 kg brutto
Hersteller-Nr. (HAN)	DHI-TPC-SD2241-TB7F8-DW-S2-C (P/N 1.0.01.34.16627-9901)
EAN	6937552458598

Verfügbare Varianten

• TPC-SD2241-TB7F8-DW-S2-C – Thermal 7 mm / Visual 8 mm, mit Temperaturmessung (dieser Artikel)
• TPC-SD2241-B7F8-DW-S2-C – Thermal 7 mm / Visual 8 mm, ohne Temperaturmessung
• TPC-SD2241-B3F4-DW-S2-C – Thermal 3,5 mm / Visual 4 mm, ohne Temperaturmessung
• Vorgänger TPC-SD2241-TB7F8-DW-S2 (Dahua: Abkündigung angekündigt)

Lieferumfang

• 1× Thermal-PTZ-Kamera DHI-TPC-SD2241-TB7F8-DW-S2-C
• 1× Wandhalterung PFB305W
• Montagematerial und Schnellstartanleitung
• Netzteil nicht enthalten (12 V DC oder PoE+)

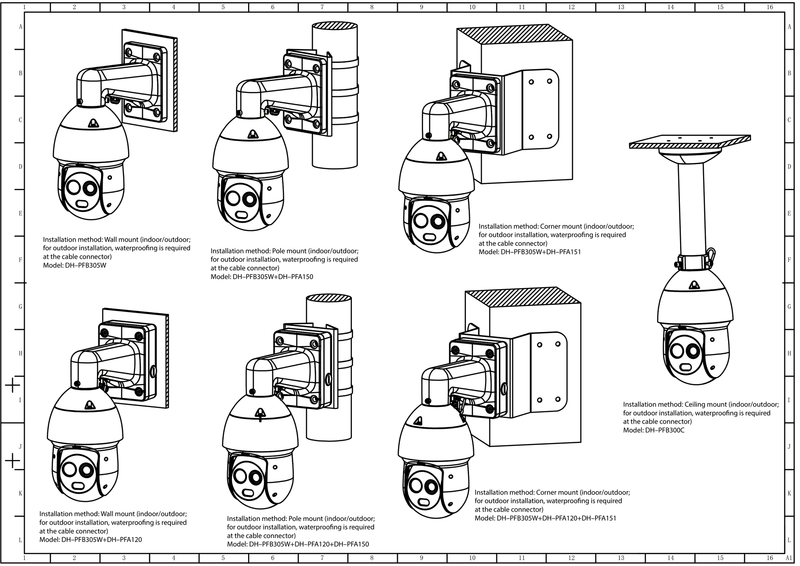

Passendes Zubehör (Cross-Selling)

• PFA150 Masthalterung und PFA151 Eckhalterung (jeweils mit PFB305W)
• PFA111 + PFB300C Hängemontage
• PFT1200 Netzteil 12 V DC

Hinweis: Nachfolger der D-TPC-SD2241-TB7F8-DW-S2 laut Dahua-Preisliste (Stand 07.10.2026, Vorgänger mit Status „Delisting Warning“). Die Messgenauigkeit von ±2 °C gilt im Umgebungsbereich –20 °C bis +50 °C. Für Aufzeichnung und KI-Auswertung empfehlen wir einen kompatiblen Dahua-Rekorder.
