D-TPC-BF5641-TB35Z3-DC-S5-V1 Thermal-Hybrid-Bullet 640x512 35 mm

Auf einen Blick

• Wärmebild: ungekühlter VOx-Detektor mit 640 × 512 Pixeln (12 µm, NETD ≤20 mK), 35-mm-Thermaloptik mit 11,1° × 8,3°, 18 Farbpaletten, 24-stufiger Digitalzoom
• Farbbild: 1/1,8"-CMOS mit 4 MP (2688 × 1520), 10–30-mm-Zoomobjektiv F1.7 mit 42°–15° × 23°–8,4°, 120 dB WDR, 0,01 Lux; Fusion- und Bild-in-Bild-Modus
• Temperaturmessung: –20 °C bis +550 °C (Automatikmodus), Genauigkeit max. ±2 °C / ±2 %, je 12 Punkt-, Linien- und Flächenregeln gleichzeitig; Messdistanz 7–58,3 m bei 0,1 × 0,1 m Ziel
• Branderkennung: Hitze-/Feuerdetektion bis 420 m (Ziel 0,2 × 0,2 m), bis 16 Brandpunkte, Rauchdetektion, Kalt-/Heißpunkt-Verfolgung
• Perimeterschutz: Tripwire und Intrusion mit Mensch/Fahrzeug-Klassifizierung (Xinghan-KI-Modell gegen Fehlalarme); Detektion Fahrzeug 4.472 m, Person 1.458 m
• Abschreckung: Weißlicht bis 80 m, integrierter Lautsprecher, Audio-Ein-/Ausgang, Ton-Licht-Alarm koppelbar
• Anschlüsse: RJ-45 10/100, CVBS-Ausgang, RS-485, 2 Alarmeingänge, 2 Alarmausgänge, microSD bis 512 GB
• Versorgung: PoE 802.3af / ePoE oder 12–24 V DC, 5,2 W Grundlast bis 16,2 W mit Heizung, Licht und Lautsprecher
• Gehäuse: IP67, IK10, 6-kV-Überspannungsschutz, TPM 2.0, –40 °C bis +70 °C, 300,9 × 130,2 × 120,1 mm, 2,35 kg, weiß

Wärmebild und 4-MP-Zoomkanal für den Fernbereich

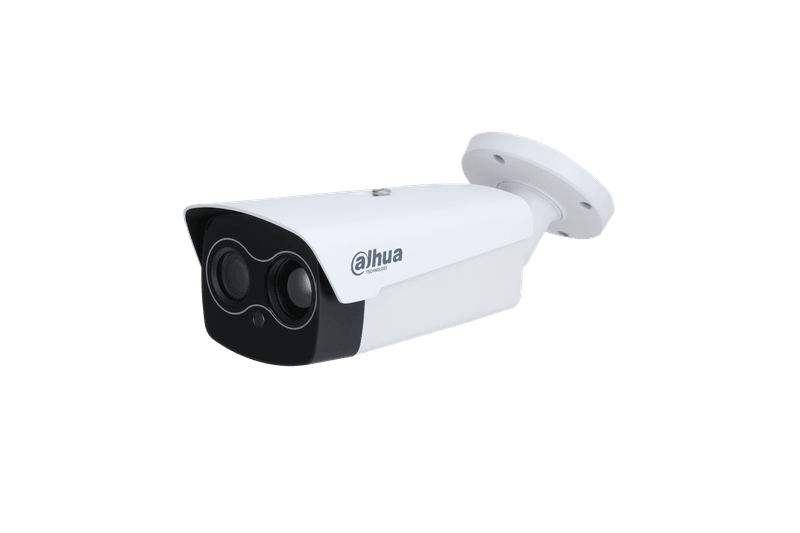

Die D-TPC-BF5641-TB35Z3-DC-S5-V1 ist das 35-mm-Modell der Dahua-TPC5-Serie: ein Thermal-Hybrid-Bullet, das einen ungekühlten Vanadiumoxid-Detektor mit 640 × 512 Pixeln und einen 4-MP-Farbsensor in einem IP67-Gehäuse kombiniert. Mit dem engen Sichtfeld der 35-mm-Thermaloptik (11,1° × 8,3°) ist sie für weite Perimeter, Freiflächen und Zufahrten ausgelegt: Personen werden laut Dahua bis 1.458 m detektiert und bis 365 m klassifiziert, Fahrzeuge bis 4.472 m. Der Farbkanal arbeitet mit einem 10–30-mm-Zoomobjektiv (DORI bis 600 m in Tele-Stellung), 120 dB WDR und 80 m Weißlicht und liefert das Detailbild zur Wärmesignatur; Fusion- und Bild-in-Bild-Modus legen beide Kanäle übereinander. Typische Einsatzorte sind Recyclinghöfe, Lagerflächen, Solarparks, Kraftwerke und Industrieperimeter, an denen Brandfrüherkennung und Einbruchschutz zusammenfallen.

Radiometrie, Branderkennung und Perimeterschutz im selben Gerät

Die Kamera misst radiometrisch von –20 °C bis +550 °C mit einer Genauigkeit von maximal ±2 °C bzw. ±2 % und verarbeitet dabei je 12 Punkt-, Linien- und Flächenregeln gleichzeitig; mit der 35-mm-Optik reicht die Messdistanz für ein 0,1 × 0,1 m großes Ziel von 7 bis 58,3 m. Grenzwertverletzungen lösen Alarm über Relais, E-Mail, Aufzeichnung oder den eingebauten Lautsprecher aus. Die Hitze-/Feuerdetektion erkennt Brandherde ab 0,2 × 0,2 m bis 420 m Entfernung und verfolgt bis zu 16 Brandpunkte; Rauchdetektion und Kalt-/Heißpunkt-Verfolgung ergänzen den Brandschutz. Für den Perimeter stehen Tripwire und Intrusion mit Mensch/Fahrzeug-Klassifizierung bereit, deren Fehlalarmrate Dahua mit dem Xinghan-KI-Modell weiter senkt. Versorgt wird die Kamera per PoE (802.3af/ePoE) oder 12–24 V DC; mit Heizung, Weißlicht und Lautsprecher steigt die Leistungsaufnahme auf 16,2 W. Die gleiche Baureihe gibt es mit 5-, 9-, 13-, 19-, 25- und 50-mm-Thermaloptik sowie als J-Variante mit Anschlussdose.

Technische Daten

Merkmal	Spezifikation
Typ	Thermal-Netzwerk-Hybrid-Bullet-Kamera (Radiometrie), TPC5-Serie, V1
Wärmebilddetektor	Vanadiumoxid (VOx), ungekühlt, 640 (H) × 512 (V) Pixel, 12 µm, 8–14 µm, NETD ≤20 mK bei f/1.0
Thermaloptik	35 mm Fixbrennweite, Sichtfeld H 11,1° × V 8,3°, Nahgrenze 28 m
Thermal-Bildverarbeitung	DDE, 24-stufiger Digitalzoom, AGC, 2D/3D-NR, 18 Farbpaletten, Bild drehen/spiegeln
Detektions-/Erkennungsdistanz (Thermal)	Detektion Fahrzeug 4.472 m / Person 1.458 m; Erkennung 1.118 m / 365 m; Identifikation 559 m / 182 m
Temperaturmessbereich	Niedrig –20 °C bis +150 °C; Hoch +100 °C bis +550 °C; Automatik –20 °C bis +550 °C
Messgenauigkeit / Messdistanz	max. ±2 °C bzw. ±2 % (Umgebung –20 °C bis +60 °C); Ziel 0,1 × 0,1 m: 7–58,3 m
Messregeln	12 Punkte, 12 Linien, 12 Flächen – 12 Regeln gleichzeitig
Branderkennung	Hitze-/Feuerdetektion bis 420 m (Ziel 0,2 × 0,2 m), bis 16 Brandpunkte, Rauchdetektion, Kalt-/Heißpunkt-Verfolgung
Farbsensor	1/1,8" CMOS, 4 MP, max. 2688 × 1520, S/N >55 dB
Farbobjektiv	10–30 mm Zoom (3-fach), F1.7, Sichtfeld H 42°–15° × V 23°–8,4°, Nahgrenze 9 m
DORI (Farbkanal)	Weitwinkel: Detektion 200 m, Beobachtung 80 m, Erkennung 40 m, Identifikation 20 m; Tele: 600 / 240 / 120 / 60 m
Lichtempfindlichkeit	Farbe 0,01 Lux, S/W 0,001 Lux, 0 Lux mit Beleuchtung; Weißlicht bis 80 m
Bildverbesserung (Farbe)	120 dB WDR, BLC, HLC, elektronischer Defog, 2D/3D-NR, Tag/Nacht (ICR), Verschluss 1 s bis 1/30.000 s
Videokompression	H.265, H.264M/H/B; Audio G.711a/mu, PCM, AAC
Auflösung / Bildrate	Thermal bis 1280 × 1024, Farbe bis 2688 × 1520; je 25 fps (50 Hz) bzw. 30 fps (60 Hz), Haupt- und Substream je Kanal
Intelligenz	Tripwire, Intrusion, Mensch/Fahrzeug-Klassifizierung, Zielfilter nach Pixeln, Xinghan-KI-Modell; Fusion- und PIP-Modus
Alarm	2 Eingänge, 2 Ausgänge; Alarmverknüpfung mit SD-Aufzeichnung, Relais, E-Mail, Snapshot, Ton-/Lichtalarm
Anschlüsse	1 × RJ-45 (10/100 Base-T), 1 × CVBS (BNC), 1 × RS-485, 1 × Audio-Ein, 1 × Audio-Aus, microSD bis 512 GB
Netzwerk	HTTP/HTTPS, RTSP/RTP, TCP/UDP, IPv4/v6, SMTP, FTP/SFTP, DHCP, DNS/DDNS, PPPoE, SNMP, QoS, UPnP, NTP, Multicast, 802.1x; ONVIF, CGI, Dahua SDK
Sicherheit	Benutzer/Passwort, MAC-Bindung, HTTPS, IEEE 802.1x, TPM 2.0; bis 20 Benutzer, 12 gleichzeitige Verbindungen
Stromversorgung	PoE (802.3af) / ePoE oder 12–24 V DC ±10 %; 5,2 W Grundlast, max. 16,2 W (Beleuchtung, Heizung, Lautsprecher an)
Schutz	IP67, IK10-Gehäuse; Überspannung 6 kV, Kontaktentladung 8 kV, Luftentladung 15 kV; Korrosionsschutz Basis
Umgebung	–40 °C bis +70 °C Betrieb und Lagerung, ≤95 % rF

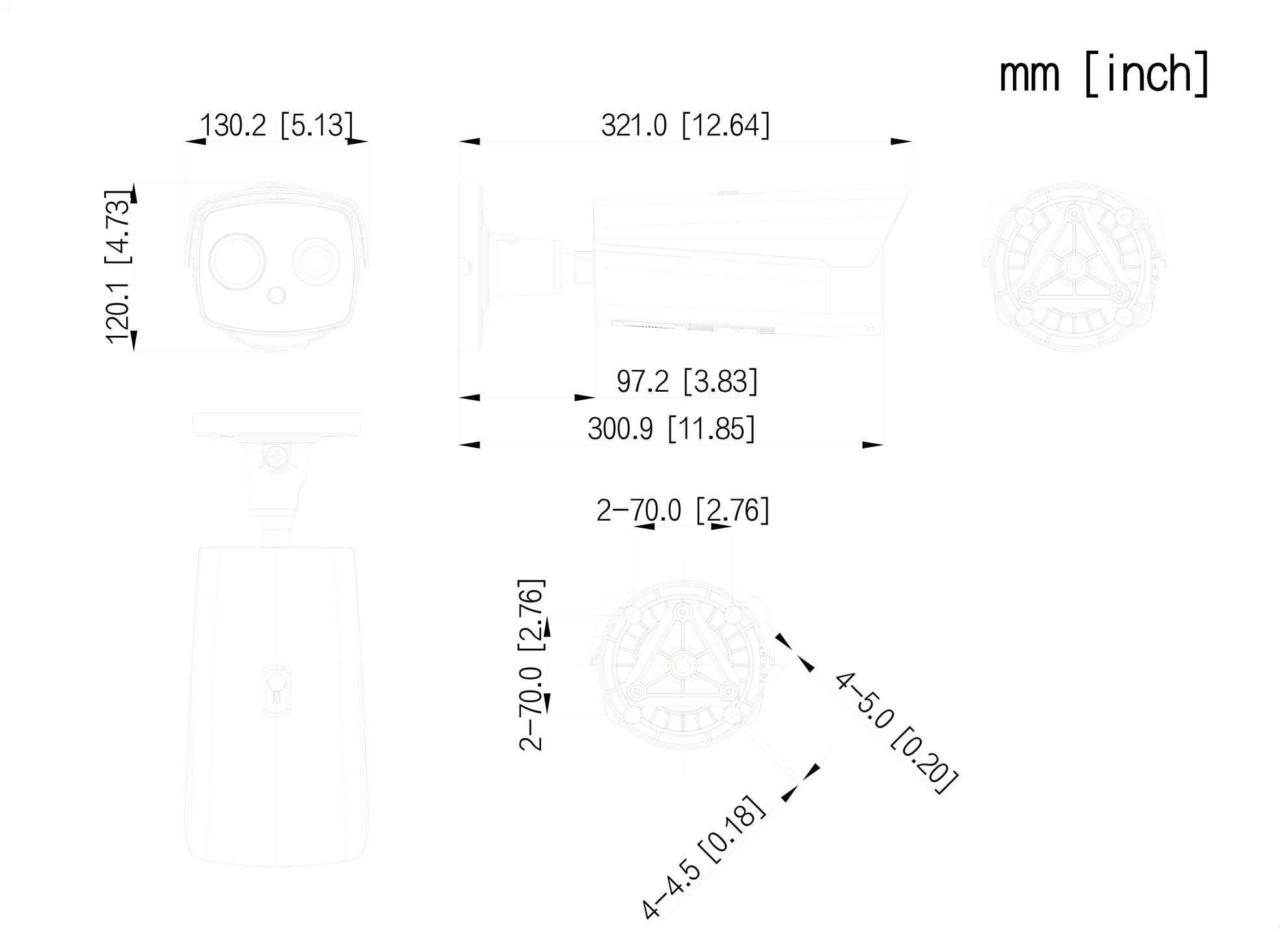

Maße / Gewicht	300,9 × 130,2 × 120,1 mm (L × B × H); 2,35 kg netto, 2,7 kg brutto; Verpackung 423 × 180 × 178 mm
Halterung	Wandarm integriert; Anschlussdose PFA121, Eck-/Masthalterung PFA151/PFA150/PFA156 optional
Zertifizierung	CE
Hersteller-Nr. (HAN)	DHI-TPC-BF5641-TB35Z3-DC-S5-V1 (P/N 1.0.01.34.15545-9001)
EAN	6937552481244

Verfügbare Varianten

• Thermal 35 mm / Farbe 10–30 mm Zoom – D-TPC-BF5641-TB35Z3-DC-S5-V1 (dieser Artikel)
• Thermal 50 mm / Farbe 10–30 mm Zoom – DHI-TPC-BF5641-TB50Z3-DC-S5-V1 (auf Anfrage)
• Thermal 9 mm / Farbe 4 mm – D-TPC-BF5641-TB9F4-DC-S5-V1
• Thermal 5 mm / Farbe 4 mm – DHI-TPC-BF5641-TB5F4-DC-S5-V1 (auf Anfrage)
• Thermal 13 mm / Farbe 6 mm – DHI-TPC-BF5641-TB13F6-DC-S5-V1 (auf Anfrage)
• Thermal 19 oder 25 mm / Farbe 12 mm – DHI-TPC-BF5641-TB19F12 / TB25F12-DC-S5-V1 (auf Anfrage)
• J-Varianten mit Anschlussdose – DHI-TPC-BF5641-…-DC-J-S5-V1 (auf Anfrage)

Lieferumfang

• 1× Thermal-Hybrid-Bullet-Kamera TPC-BF5641-TB35Z3-DC-S5-V1 mit integriertem Wandarm
• Montagematerial (Schrauben, Bohrschablone)
• Kurzanleitung

Passendes Zubehör (Cross-Selling)

• Anschlussdose D-PFA121 (Junction Box, Kabelverstau hinter dem Wandarm)
• Eckhalterung D-PFA151 + D-PFA121; Masthalterung D-PFA150 oder D-PFA156 + D-PFA121
• Netzteil 12 V DC / 2 A D-PFM320D-EN (bei Versorgung ohne PoE)
• PoE-Switch mit ausreichendem Budget (16,2 W Maximallast je Kamera)

Hinweis: Projektartikel der Dahua-TPC5-Serie – Lieferzeit auf Anfrage. Die Anschlussdose PFA121 ist nicht im Lieferumfang; bei PoE-Betrieb mit Heizung, Weißlicht und Lautsprecher 16,2 W je Port einplanen (802.3at-Switch empfohlen). Messgenauigkeit ±2 °C gilt bei –20 °C bis +60 °C Umgebungstemperatur; die Nahgrenze der 35-mm-Thermaloptik liegt bei 28 m.
