D-PFM800B-4K-B10

HDCVI ist Dahuas Übertragungsverfahren für hochauflösendes Video über Koaxialkabel — die Technik, mit der aus einer bestehenden Analoganlage eine HD-Anlage wird, ohne dass Netzwerk und Switch dazwischen müssen. Die Zubehörreihe dazu liefert die Bauteile, die im Bestand tatsächlich fehlen, und der Balun ist davon das wichtigste: Er koppelt das unsymmetrische Koaxsignal mit 75 Ohm auf ein symmetrisches Adernpaar mit 100 Ohm — daher der Name, aus balanced und unbalanced. Er arbeitet passiv, braucht also kein Netzteil und keine Einstellung, und er ist nicht auf Dahua-Technik festgelegt: HDCVI, TVI, AHD und klassisches CVBS laufen gleichermaßen darüber.

Leistungsmerkmale:

• Passiver 1-Kanal-Video-Balun: übertraegt HD-Videosignale über handelsuebliche UTP-Netzwerkleitung CAT5E/6 (Kupfer) statt über Koaxkabel
• Vollstaendig passiv - keine Stromversorgung, kein Netzteil, keine Konfiguration
• Reichweiten je Auflösung: 720p bis max. 400 m, 1080p bis max. 250 m, 4MP/5MP/4K bis max. 200 m
• Formatübergreifend einsetzbar: HDCVI, TVI, AHD und CVBS von 720p bis 4K
• Robuster Schutz gegen Blitz-/Überspannung, statische Entladung und Einstreuungen: ESD Level 3 nach IEC 61000-4-2, UTP-seitig 2 kV Gegentakt / 4…
• Anschluss kameraseitig über BNC-Stecker (75 Ohm), leitungsseitig über steckbare Schraubklemme - Montage ohne Spezialwerkzeug
• Impedanzanpassung 75 Ohm (Koax/BNC) auf 100 Ohm (Twisted Pair)
• Wird als Paar geliefert (Sender mit BNC-Pigtail + Empfaenger), 34 g je Paar, ABS-Gehäuse in Schwarz

Technische Daten:

• Auflösung: 720p, 1080p, 4 MP, 5 MP, 4K
• Versorgung: Passiv, kein Netzteil erforderlich
• Spannungsversorgung: keine - passiv, ohne Stromversorgung. PoC von Kamera/XVR wird ausdruecklich NICHT unterstützt
• Betriebstemperatur: −30 °C bis +70 °C
• Gehäuse: Passiver Video-Balun, Lieferung als Paar (TX mit BNC-Pigtail und Kabelschwanz + RX kompakt mit direktem BNC); Gehäuse ABS, Farbe Schwarz
• Gehäusematerial: ABS

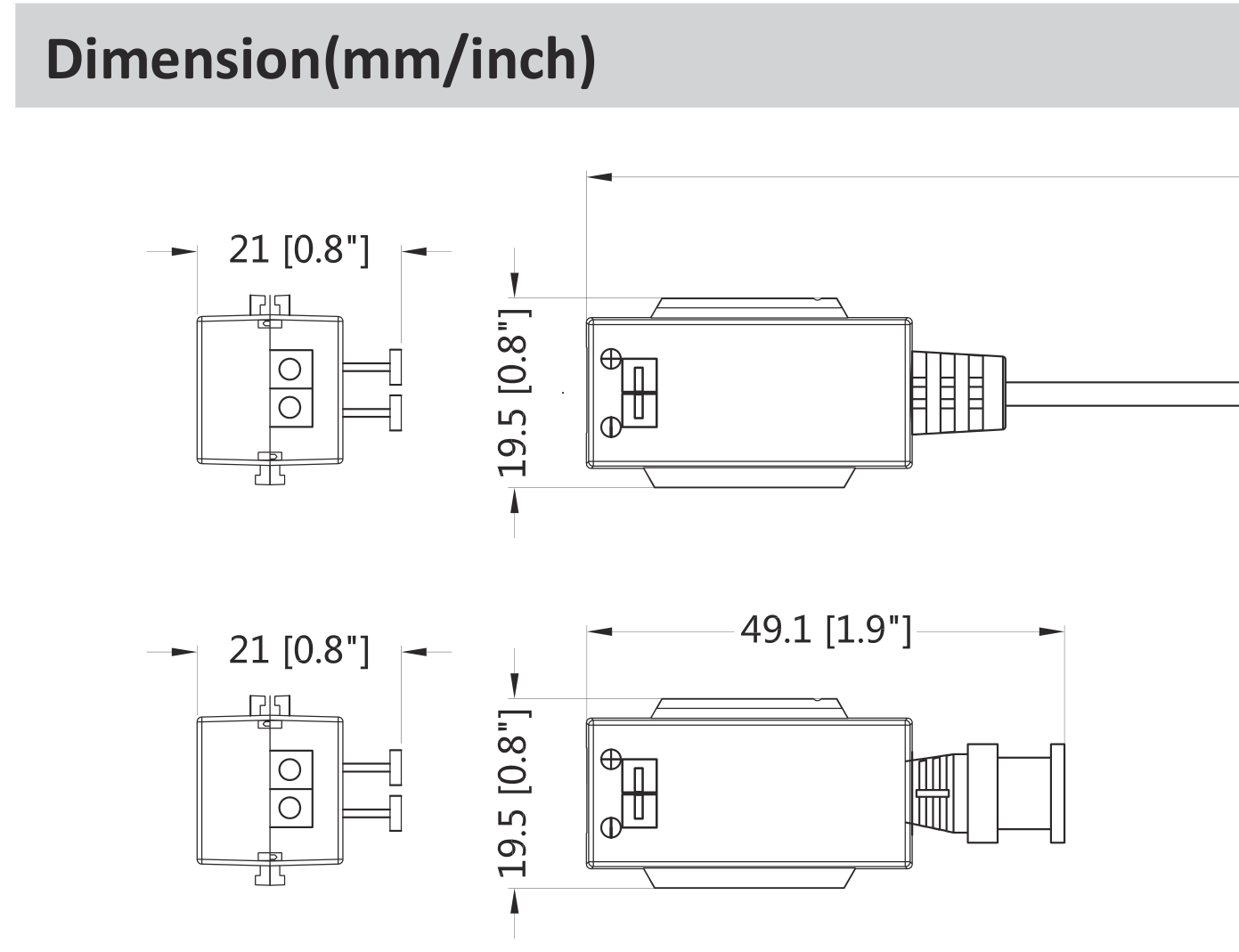

• Maße: Sender 173,8 x 19,5 x 21 mm, Empfänger 49,1 x 19,5 x 21 mm
• Gewicht: 34 g je Paar
• Farbe: Schwarz
• EAN: 6937552428942
• Herstellerartikelnummer: DH-PFM800B-4K-B10
• Anschluss Twisted Pair: Steckbare Schraubklemme
• Besonderheiten: Übertragungssignal 1-CH; Leitung UTP CAT5E/6 (Material CU). Reichweiten HDCVI 720p 400 m / 1080p 250 m / 4M-5M-4K 200 m, TVI 720p 400 m / 1080p 250 m / 4M-5M 200 m, AHD 720p 400 m / 1080p 250 m / 4M-5M 200 m. Koax-Videoanschluss BNC-M. Kompatible Formate HDCVI/TVI/AHD/CVBS. Schutz: ESD 1a Kontaktentladung Level 3 und 1b Luftentladung Level 3 nach IEC 61000-4-2; UTP-Anschluss 2 kV (Gegentakt) / 4 kV (Gleichtakt) nach IEC 61000-4-5. Impedanz BNC 75 Ohm, UTP 100 Ohm. Passendes Zubehoer laut Datenblatt: PFM920I-5EUN, PFM920I-5EU-C/U, PFM920I-6UN-C/U, PFM920I-6U-C/U (305-m-UTP-Ringe CAT5E/CAT6)
• ESD-Schutz: Kontakt- und Luftentladung Stufe 3 nach IEC 61000-4-2
• Einschränkung: PoC von Kamera und XVR nicht unterstützt
• Hersteller: Dahua
• Impedanz: 75 Ohm (BNC), 100 Ohm (UTP)
• Kabeltyp: UTP Cat5e/Cat6, Vollkupfer
• Kompatible Formate: HDCVI, TVI, AHD, CVBS
• Lagertemperatur: −40 °C bis +80 °C
• Luftfeuchte: < 95 % relativ
• Produktart: Passiver Video-Balun, 1 Kanal
• Reichweite HDCVI: 720p bis 400 m, 1080p bis 250 m, 4 MP/5 MP/4K bis 200 m
• Reichweite TVI/AHD: 720p bis 400 m, 1080p bis 250 m, 4 MP/5 MP bis 200 m
• Verpackungseinheit: 10er-Gebinde
• Videoanschluss: BNC
• Überspannungsschutz UTP: 2 kV Gegentakt, 4 kV Gleichtakt nach IEC 61000-4-5
