D-DEE118A

D-DEE118A ist ein kompaktes RS-485-Erweiterungsmodul für Zutrittskontroll­systeme. Es stellt zusätzliche Alarm-Ein-/Ausgänge samt 12 V-Versorgung bereit und lässt sich flexibel in Außen­installationen sowie in Kaskaden von bis zu 20 Geräten einsetzen.

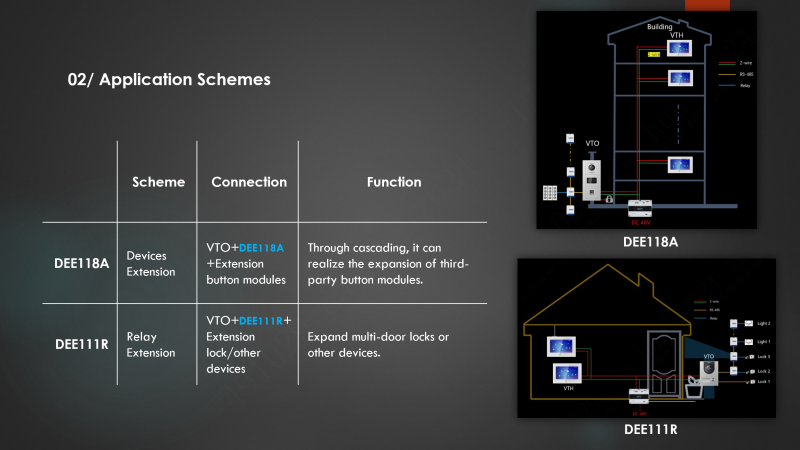

Mit diesem Modul können externe Klingeltaster in das VTO-System eingebunden werden.
(Customer-Firmware wird benötigt)

Leistungsmerkmale:

• 8 Alarmeingänge / 4 Alarm­ausgänge – per 1-Bit-Schalter von Ein- auf Aus­gangs­modus umschaltbar
• Integrierte 12 V DC, 200 mA-Stromversorgung für Peripheriegeräte
• Kaskadierbar bis 20 Module (100 m Leitungslänge); gemeinsame oder Einzel-Stromversorgung möglich
• RS-485-Kommunikation & Status-/Power-LEDs für zuverlässigen System- und Diagnosebetrieb
• Robustes Outdoor-Design: –30 °C … +60 °C, IP-unabhängige PC + ABS-Konstruktion, CE EMC/LVD-zertifiziert

Technische Daten:

• Gehäusematerial: PC + ABS
• Schnittstellen: RS-485: 1 × Input, 1 × Output / Power-Ausgang: 1 × 12 V DC / 200 mA
• Alarm I/O: 8 Eingänge / 4 Ausgänge, Modus via 1-Bit-Schalter wählbar
• Versorgung: 12 V DC, 1 A (Netzteil optional)
• Leistungsaufnahme: ≤ 0,3 W (Stand-by), ≤ 1,0 W (Betrieb, ohne Last)
• Kaskadierung: Bis 6 Module bei gemeinsamer 12 V/1 A-Einspeisung / Bis 20 Module bei individueller Versorgung, jeweils 100 m über RVV 0,5 mm²
• LED-Anzeigen: Power-LED, Status-LED

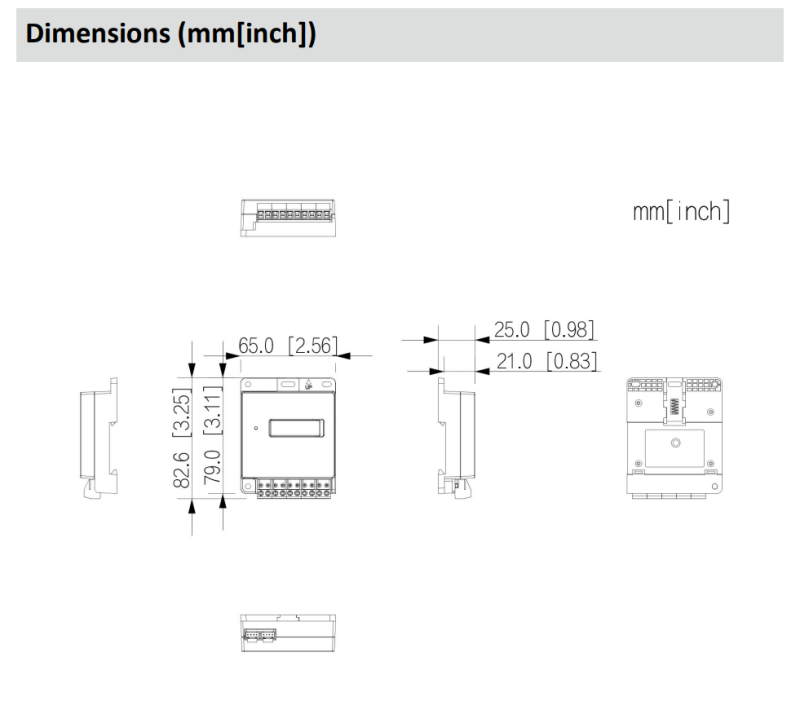

• Abmessungen (B × H × T): 82,6 mm × 65,0 mm × 25 mm (3,25″ × 2,56″ × 0,98″)
• Bruttogewicht: 0,15 kg

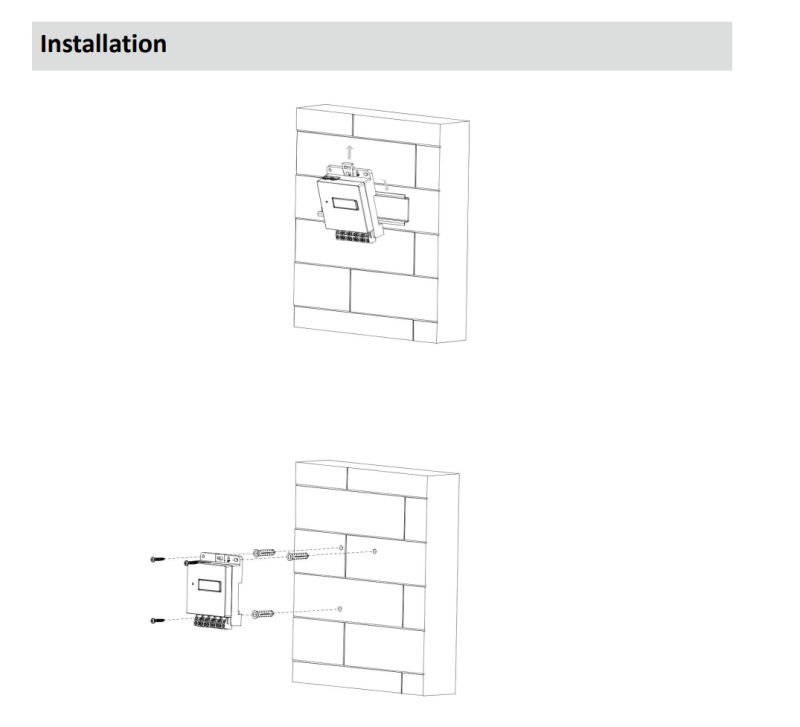

• Installation: Aufputz-Montage oder Hutschiene
• Zertifizierungen: CE EMC, CE LVD
• Farbe: Weiß
