D-CHS4110-8ET-110

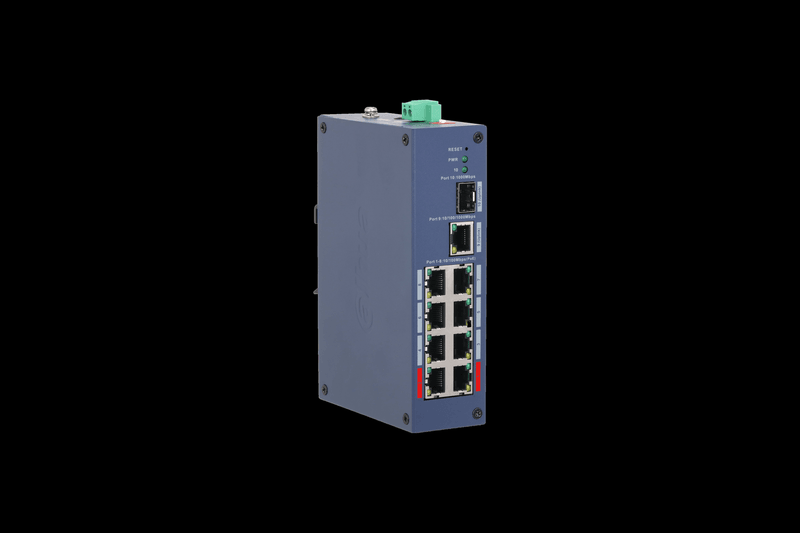

Dahua D-CHS4110-8ET-110 Cloud Managed Switch – 10 Ports, 8x PoE mit 110 W Budget

Der Dahua D-CHS4110-8ET-110 ist ein robuster Cloud-Managed-Switch mit 10 Ports und speziell auf den Aufbau von Videoüberwachungsnetzen zugeschnitten. Acht Fast-Ethernet-Ports versorgen Kameras und Access-Points direkt über PoE, ein Gigabit-RJ-45-Port und ein SFP-Steckplatz stehen als Uplink zum Rekorder oder Backbone bereit. Ein leistungsstarker Switch-Chip mit großem Puffer sorgt dafür, dass auch mehrere hochauflösende Videostreams ruckelfrei durchlaufen.

Das Besondere: Der Managed-Modus lässt sich per DIP-Schalter ein- und ausschalten. Eingeschaltet stehen lokales Web-Management und die Cloud-Verwaltung über die DoLynk Care App zur Verfügung – mit Topologie-Ansicht, Gerätestatus, Echtzeit-Alarmen und Push-Benachrichtigungen. Ist keine Konfiguration nötig, arbeitet der Switch als reines Plug-and-Play-Gerät. So passt sich ein einziges Modell sowohl der kleinen Einfamilienhaus-Installation als auch dem verwalteten Werksnetz an.

Leistung, wo sie gebraucht wird: Die roten Ports 1 und 2 liefern nach IEEE 802.3bt und Hi-PoE bis zu 90 W pro Port und damit genug Reserve für PTZ-Kameras, beheizte Gehäuse oder leistungshungrige Access-Points. Die Ports 3 bis 8 stellen jeweils bis zu 30 W bereit, das Gesamtbudget beträgt 110 W. Mit aktiviertem Extend-Modus überbrückt PoE Strecken von bis zu 250 Metern – Zwischenverteiler oder Repeater entfallen. Der integrierte PoE-Watchdog überwacht den Datenverkehr jedes Ports und startet einen hängenden Kameraport nach zwei Minuten ohne Traffic automatisch neu; das erspart teure Vor-Ort-Einsätze. Loop Protection erkennt versehentlich verlegte Ringleitungen und verhindert Broadcast-Stürme, bevor das Netz zusammenbricht.

Gebaut für raue Umgebungen: Das lüfterlose Vollmetallgehäuse mit staubdichter Bauform erreicht IP30 und IK06 und arbeitet von -30 bis +65 °C – geeignet für Technikschränke, Werkshallen, Parkanlagen und Außenverteiler. EMV-Festigkeit sowie Schutz gegen Überspannung, Überstrom, statische Entladung und Blitzimpulse (Gleichtakt 4 kV) sichern die Elektronik ab. Die Montage erfolgt auf DIN-Hutschiene oder als Tischgerät, die Spannungsversorgung kann über Klemmblock und DC-Buchse redundant ausgeführt werden.

Technische Daten

Modell	D-CHS4110-8ET-110
Hersteller	Dahua Technology
Produkttyp	Hardened Cloud Managed Switch mit PoE
Layer	Layer 2
Switching-Kapazität	5,6 Gbps
Paket-Weiterleitungsrate	4,17 Mpps
Ports 1–8	8 x RJ-45 10/100 Mbps (PoE)
Port 9	1 x RJ-45 10/100/1000 Mbps (Uplink)
Port 10	1 x SFP 1000 Mbps (Uplink)
PoE-Standards	IEEE 802.3af, IEEE 802.3at, IEEE 802.3bt, Hi-PoE
PoE-Leistung	Port 1–2 max. 90 W, Port 3–8 max. 30 W, gesamt max. 110 W
PoE-Pinbelegung	1, 2, 4, 5 (V+) / 3, 6, 7, 8 (V–)
PoE-Management	PoE-Verbrauchsmanagement, PoE ein/aus, Abschaltung bei Überlast, Green PoE
Long-Distance-PoE	Ja, bis 250 m (Aushandlung auf 10 Mbps reduziert)
DIP-Schalter	Managed-Modus (werkseitig ein), Extend-Modus (250 m), PoE-Watchdog
PoE-Watchdog	Überwacht Port 1–8; Neustart des Ports nach 2 Minuten ohne Datenverkehr
Reset-Taste	1
Kommunikationsstandards	IEEE 802.3, IEEE 802.3u, IEEE 802.3x, IEEE 802.3ab, IEEE 802.3z
MAC-Adresstabelle	8K
Paketpuffer	4 Mbit
Jumbo Frames	9.216 Byte
VLAN	Portbasiertes VLAN, 32 VLANs
Port-Funktionen	IEEE 802.3x Flusskontrolle, Unknown-Unicast-Unterdrückung, Multicast- und Broadcast-Storm-Control, Port-Self-Loop-Detection
Mirroring	Lokales Port-Mirroring, N:1-Mirroring
Zuverlässigkeit	LLDP, Loop Protection
DHCP	DHCP-Client
Sicherheit	Port-Isolation
Geräteverwaltung	Web-Management, Cloud-Management (DoLynk Care), Logs, Störungsalarm
Stromversorgung	Externe redundante Versorgung (Klemmblock und DC): 48–57 V DC, 2,5–2,1 A
Leistungsaufnahme	Leerlauf 3,5 W, Volllast 119 W
Betriebstemperatur	-30 bis +65 °C
Betriebsfeuchte	10–90 % rF (nicht kondensierend)
Lagertemperatur	-40 bis +85 °C
Lagerfeuchte	5–95 % rF (nicht kondensierend)
Schutzart	IP30, IK06
Statikschutz	Luftentladung 8 kV, Kontaktentladung 6 kV
Überspannungsschutz	Gleichtakt 4 kV, Gegentakt 2 kV
MTBF	1.014.663,76 Stunden
Gehäusematerial	Eisen (Vollmetall, lüfterlos)
Abmessungen	154,4 x 110,4 x 42 mm (L x B x H)
Verpackungsmaße	299 x 164 x 72 mm (L x B x H)
Nettogewicht	0,42 kg
Bruttogewicht	1,2 kg

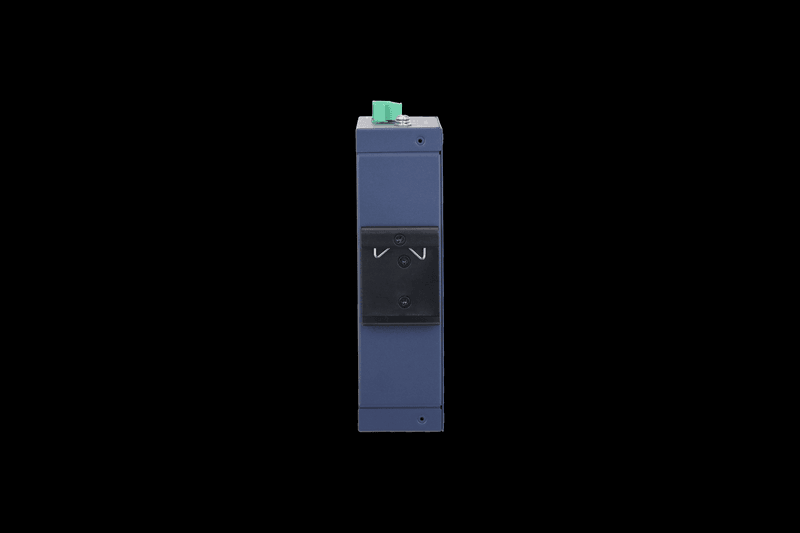

Montage	DIN-Hutschiene, Tischmontage
Zertifizierung	CE

Ihre Vorteile auf einen Blick

• Managed- und Unmanaged-Betrieb per DIP-Schalter umschaltbar – kein Konfigurationsaufwand, wenn keiner nötig ist
• Cloud-Verwaltung und Echtzeit-Monitoring über die DoLynk Care App inklusive Push-Benachrichtigungen
• Netzwerk-Topologie-Visualisierung per LLDP für schnelle Fehlersuche und Fernwartung
• Port 1 und 2 mit bis zu 90 W (IEEE 802.3bt / Hi-PoE) für PTZ-Kameras, Heizgehäuse oder WLAN-Access-Points
• Long-Distance-PoE bis 250 m Kabelweg – auch weit entfernte Kameras ohne Zwischenverteiler
• PoE-Watchdog startet hängende Kameraports automatisch neu und spart Vor-Ort-Einsätze
• Loop Protection erkennt Schleifen und verhindert Broadcast-Stürme
• Lüfterloses Vollmetallgehäuse mit IP30/IK06 für -30 bis +65 °C, Einsatz innen und außen
• Schutz gegen Überspannung, Überstrom, statische Entladung und Blitzimpulse
• Flexible Montage auf DIN-Hutschiene oder als Tischgerät, redundante Spannungsversorgung

Lieferumfang

• 1x Dahua D-CHS4110-8ET-110 Cloud Managed Switch
• 1x Netzteil
• 1x Netzkabel
• 1x Klemmblock (Terminal Block)
• 1x Kurzanleitung (User Manual)
• 1x Hinweisblatt zu rechtlichen und regulatorischen Informationen

Passendes Zubehör

• GSFP-1310T-20-SMF – SFP-Modul 1,25G 1310/1550 nm, 20 km, LC, Singlemode
• GSFP-1310R-20-SMF – SFP-Modul 1,25G 1550/1310 nm, 20 km, LC, Singlemode
• GSFP-1310-20-SMF – SFP-Modul 1,25G 1310 nm, 20 km, LC, Singlemode
• GSFP-850-MMF – SFP-Modul 1,25G 850 nm, 550 m, LC, Multimode
• Dahua IP-Kameras und NVR-Rekorder als passende PoE-Endgeräte
