D-ASI3204E-DW Zutrittsterminal Gesicht/Fingerprint/RFID/PIN

Auf einen Blick

• Vier Entriegelungsarten: Gesichtserkennung, optischer Fingerabdrucksensor (1:N), 125-kHz-ID-Karte und PIN über die mechanische Tastatur; dazu Fernöffnung
• Mehrfaktor nach Zeitplan: Verfahren frei kombinierbar (Mehrfaktor-Authentifizierung), 128 Zeitpläne und 128 Feiertagsperioden, First-User-Unlock, Multi-User-Freigabe
• Gesichtserkennung: 2-MP-CMOS-Dualkamera mit IR-Ausleuchtung und DWDR; Erkennung in 0,3–1,5 m Abstand und 1,2–2,0 m Körpergröße, 99,9 % Treffergenauigkeit, 0,2 s pro Person
• Speicher im Gerät: 1.000 Nutzer, 1.000 Gesichter, 3.000 Fingerabdrücke, 3.000 Karten, 1.000 Passwörter, 50 Administratoren, 100.000 Ereignisse – arbeitet auch ohne Netzwerk
• Anzeige und Bedienung: 2,4"-LCD (320 × 240), kein Touchscreen, mechanische Tasten mit Klingeltaste, Sprachansagen über den eingebauten Lautsprecher
• Anschlüsse: 10/100-Ethernet, Wi-Fi 2,4 GHz (802.11b/g/n), RS-485 oder Wiegand für einen Zweitleser, USB 2.0, Türkontakt, Austrittstaster, Klingel, Schlossrelais, 12 V/1 A Versorgungsausgang
• Alarme: Anti-Passback, Sabotage, Zwangsalarm per PIN oder Fingerabdruck, Tür zu lange offen, Aufbruch, zu viele ungültige Karten
• Zeiterfassung: Web-basierte Anwesenheitsverwaltung mit lokalem Report-Export; ONVIF, CGI, OSDP, SDK

Ein Terminal, vier Wege ins Gebäude

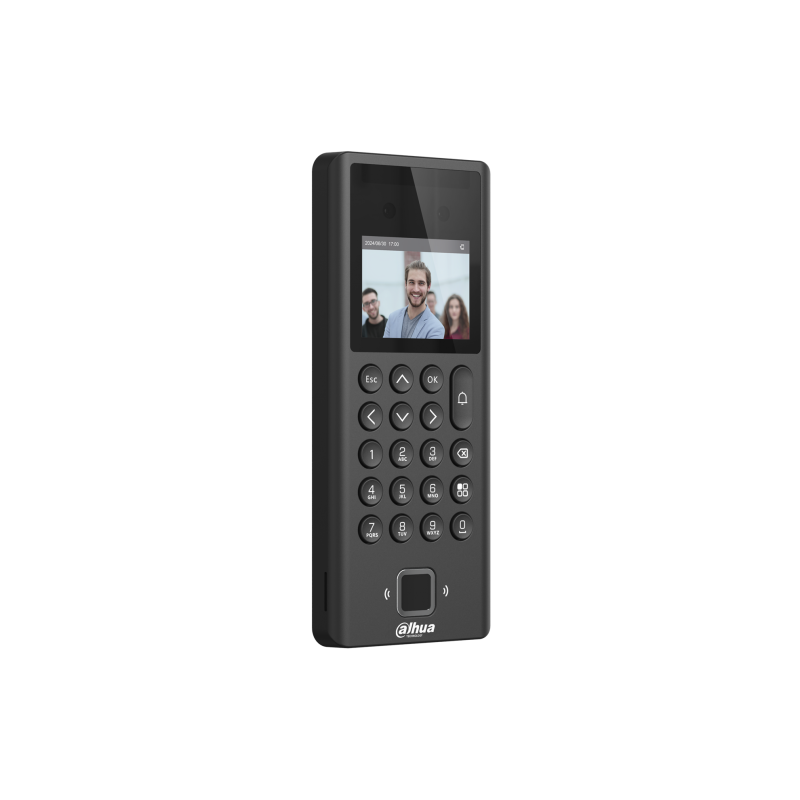

Das DHI-ASI3204E-DW ersetzt Zutrittscontroller, Leser und Tastatur an einer einzelnen Innentür durch ein kompaktes Gerät von 185 × 76 × 21 mm. Mitarbeiter identifizieren sich per Gesicht, Fingerabdruck, 125-kHz-ID-Karte oder PIN; Administratoren legen fest, welche Verfahren einzeln gelten und welche Kombinationen zu welcher Tageszeit Pflicht sind. Nutzer lassen sich als Stammpersonal, VIP, Wachrundgang, Gast oder Sperrliste anlegen, Fernöffnung und Fernverifikation sind möglich. Das Terminal steuert das Türschloss direkt und versorgt Schloss und einen optionalen Zweitleser mit 12 V / 1 A.

Gesichtserkennung ohne Berührung

Die 2-MP-Dualkamera mit IR-Ausleuchtung und DWDR erkennt Gesichter in 0,3 bis 1,5 m Abstand bei einer Körpergröße von 1,2 bis 2,0 m – in 0,2 Sekunden mit 99,9 % Genauigkeit. Der optische Fingerabdrucksensor arbeitet im 1:N-Abgleich (Erkennung 0,5 s, Vergleich 1,5 s), die Karte wird bis 3 cm Abstand gelesen. Alle Vorlagen liegen im Gerät, deshalb funktioniert die Zutrittskontrolle auch ohne Netzwerkverbindung weiter.

Netzwerk, Zeiterfassung und Erweiterung

Angebunden wird das Terminal per Ethernet oder Wi-Fi (2,4 GHz, 802.11b/g/n); die Konfiguration läuft im Webinterface, Geräte registrieren sich automatisch. Die integrierte Web-Anwesenheitsverwaltung exportiert Zeiterfassungsreports lokal. Für die Außenseite der Tür lässt sich ein Zweitleser über RS-485 oder Wiegand anschließen; ein Dahua-Sicherheitsmodul verhindert das Aufhebeln der Schlossansteuerung. Anti-Passback, Zwangsalarm, Sabotagekontakt und Türüberwachung melden kritische Zustände.

Technische Daten

Merkmal	Spezifikation
Gerätetyp	Standalone-Zutrittsterminal für eine Tür (Innenbereich)
Identifikation	Gesichtserkennung, Fingerabdruck (optischer Sensor, 1:N), ID-Karte 125 kHz (EM), PIN, Fernöffnung; Mehrfaktor kombinierbar
Kamera	2 MP CMOS Dualkamera, IR-Ausleuchtung (Auto), DWDR, Bildaufnahme (Capture)
Gesichtserkennung	Abstand 0,3–1,5 m, Körpergröße 1,2–2,0 m, Genauigkeit 99,9 %, 0,2 s
Fingerabdruck / Karte	Fingerabdruck Erkennung 0,5 s, Vergleich 1,5 s; Kartenlesedistanz 0–3 cm; RFID ASK 125 kHz
Kapazität	1.000 Nutzer, 1.000 Gesichter, 3.000 Fingerabdrücke, 3.000 Karten, 1.000 Passwörter, 50 Administratoren, 100.000 Ereignisse
Nutzertypen	Standard, VIP, Wachrundgang, Gast, Sperrliste, Sonstige, 2× benutzerdefiniert
Zeitsteuerung	128 Zeitpläne, 128 Feiertagsperioden, First-User-Unlock, Multi-User-Authentifizierung
Display / Bedienung	2,4"-LCD, 320 × 240 Pixel, kein Touchscreen; mechanische Tastatur; Sprachansagen, Lautsprecher
Netzwerk	1× 10/100 Mbit/s Ethernet, Wi-Fi IEEE 802.11b/g/n 2,4 GHz; IPv4/IPv6, TCP, UDP, RTP, RTSP, P2P; ONVIF, CGI, OSDP, SDK
Schnittstellen	1× RS-485 oder 1× Wiegand (gemeinsamer Port) für einen Zweitleser, 1× USB 2.0
Türanschlüsse	1× Schlossrelais, 1× Türstatuskontakt, 1× Austrittstaster, 1× Klingel, 1× Spannungsausgang 12 V / 1 A
Alarmfunktionen	Anti-Passback, Sabotagealarm, Zwangsalarm (PIN/Fingerabdruck), Türkontakt-Timeout, Aufbruch, Schwellwert ungültige Karten
Zeiterfassung	Web-Anwesenheitsverwaltung, lokaler Report-Export
Stromversorgung	12 V DC / 2 A, max. 12 W; Netzteil optional (nicht enthalten)
Umgebung	–10 °C bis +45 °C, 0–90 % rF (nicht kondensierend), bis 1.300 m, Innenbereich

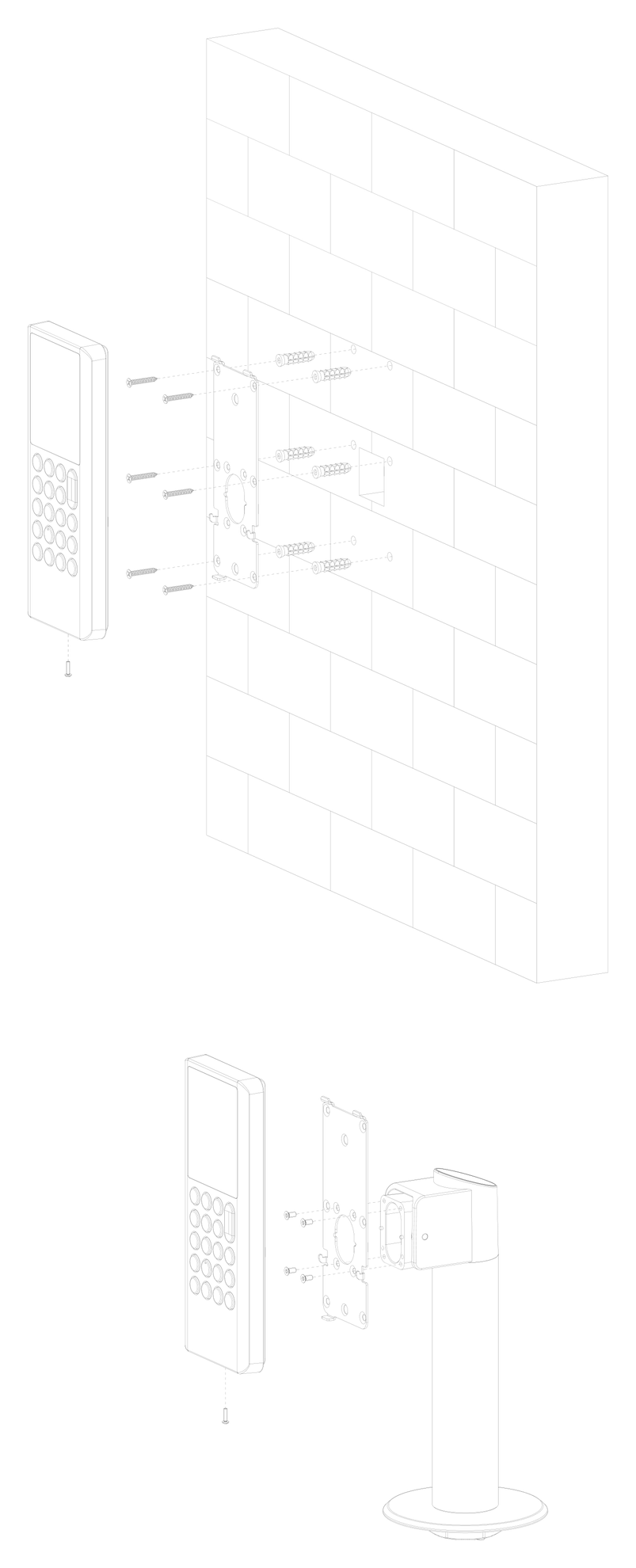

Gehäuse	PC + ABS, schwarz; Wandmontage, Halterung im Lieferumfang

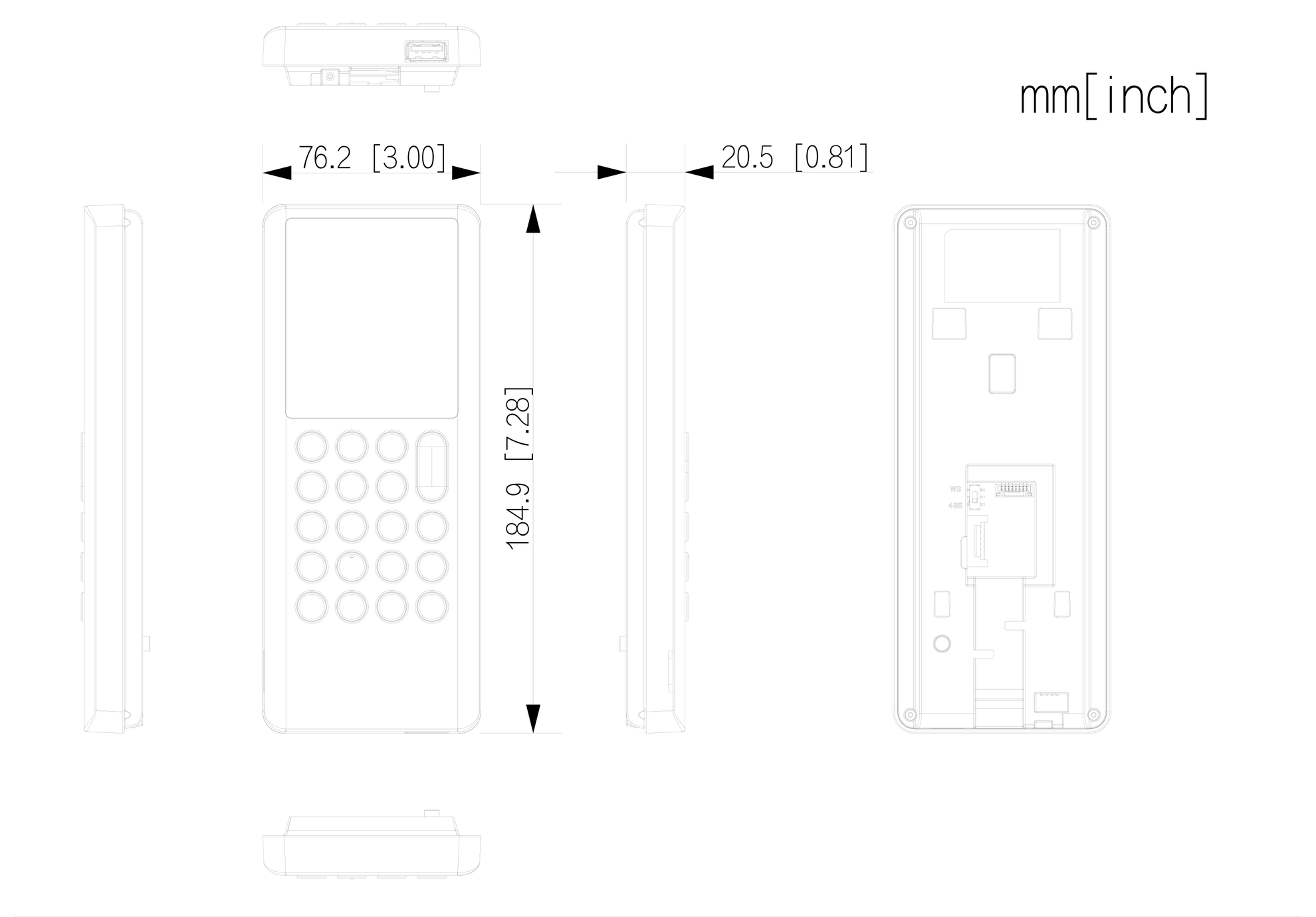

Abmessungen / Gewicht	184,9 × 76,2 × 20,5 mm (H × B × T); 0,37 kg brutto
Hersteller-Nr. (HAN)	DHI-ASI3204E-DW (P/N 1.0.01.25.12279-9001)
EAN	6923172514042

Verfügbare Varianten

• Gesicht, Fingerabdruck, Karte, PIN, Wi-Fi – D-ASI3204E-DW (dieser Artikel)
• Karte und PIN ohne Kamera, IP66 für außen – D-ASI1201E-D-V1
• 4,3"-Touch-Terminal mit Gesichtserkennung – D-ASI6214S-PW

Lieferumfang

• 1× Zutrittsterminal DHI-ASI3204E-DW
• 1× Wandhalterung

Passendes Zubehör (Cross-Selling)

• PFM320D-EN Steckernetzteil 12 V DC / 2 A
• ASR2101A-D Zweitleser für die Außenseite (Karte + PIN, RS-485/Wiegand)
• ASM101A Registrierungsleser für Fingerabdruck und Karte

Hinweis: Das Terminal ist nur für den Innenbereich ausgelegt. Das 12-V-Netzteil gehört nicht zum Lieferumfang; als Transponder werden 125-kHz-ID-Karten (EM) benötigt, 13,56-MHz-Mifare-Karten liest das Gerät nicht.
