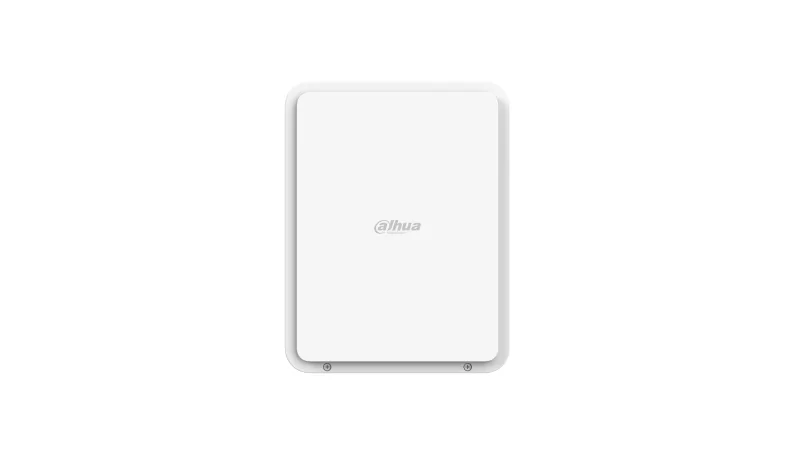

D-ARM9A4-P-W2(868) Funk Multi I/O Transmitter PoE

Auf einen Blick

• 16 Alarmeingänge: NO/NC mit 0EOL/EOL/2EOL/3EOL, Kanal 1–6 mit Impulserkennung
• 4 Relaisausgänge: max. 30 V DC / 3 A für Sirenen und externe Geräte
• 2 Hilfsstromausgänge: 14,5 V, zusammen max. 24 W, mit Überlast- und Kurzschlussschutz
• Funk oder Netzwerk: 868 MHz bidirektional mit bis zu 1.600 m Reichweite (Freifeld) oder RJ-45
• Sicher: AES128-Verschlüsselung, Frequency Hopping, Sabotageschutz
• Flexible Versorgung: PoE (802.3at), 100–240 V AC oder optionaler 12-V-Akku mit bis zu 30 h Notstrom

Die Brücke zwischen Draht und Funk

Der DHI-ARM9A4-P-W2(868) verbindet vorhandene, verdrahtete Melder und Sirenen nahtlos mit dem Dahua-AirShield-Funk-Alarmsystem. Ausgelöste Alarme der Drahtmelder werden an den Alarm Hub übertragen, der wiederum Befehle an die angeschlossene Sirene sendet – so wird eine bestehende Installation ohne aufwendige Neuverkabelung in ein zukunftssicheres Funksystem integriert und die Modernisierung deutlich günstiger.

Bestandsanlagen modernisieren ohne Kabelsalat

Der Multi-I/O-Transmitter dient als kabellose Schnittstelle: Bis zu 16 verdrahtete Zonen werden eingelesen und per bidirektionalem 868-MHz-Funk oder über die Ethernet-Schnittstelle an den AirShield Alarm Hub gemeldet. Vier Relaisausgänge schalten Sirenen, Signalgeber oder andere Verbraucher – die bewährte Sensorik bleibt im Einsatz, während Bedienung und Alarmmanagement auf aktuellem Stand der Technik erfolgen.

Stromversorgung mit Notstromreserve

Ob Power over Ethernet (802.3at), direkter Netzanschluss mit 100–240 V AC oder optionaler 12-V-Blei-Akku (7 Ah): Der Transmitter passt sich der Installationsumgebung an. Über die beiden Hilfsstromausgänge versorgt er angeschlossene Drahtmelder und Sirenen mit insgesamt bis zu 24 W. Bei Netzausfall überbrückt der optionale Akku bis zu 30 Stunden; Cloud-Updates halten die Firmware aus der Ferne aktuell.

Technische Daten

Merkmal	Spezifikation
Alarmeingänge	16 Kanäle (NO/NC, 0EOL/EOL/2EOL/3EOL), Kanal 1–6 mit Impulserkennung
Alarmausgänge	4 Relais, max. 30 V DC / 3 A
Hilfsstromausgänge	2 × 14,5 V, gesamt 1 A (PoE) / 2 A (AC), max. 24 W
Netzwerk	1 × RJ-45 10/100 Mbit/s, PoE (802.3at)
Funkfrequenz	868 MHz, bidirektional, Frequency Hopping
Funkreichweite	bis 1.600 m (Freifeld)
Verschlüsselung	AES128
Sendeleistung (EIRP)	max. 25 mW
Stromversorgung	100–240 V AC, PoE (802.3at), Akku (optional)
Akku	Blei-Akku 12 V / 7 Ah (optional, nicht im Lieferumfang)
Notstrombetrieb	bis zu 30 Stunden (mit 7-Ah-Akku)
Sabotageschutz	ja
Betriebstemperatur	–10 °C bis +55 °C, 10–90 % Luftfeuchtigkeit
Schutzart	IP30 (Innenbereich)
Material / Farbe	PC + ABS, Weiß
Abmessungen	304 × 235 × 90,8 mm
Gewicht	1,22 kg (ohne Akku)
Montage	Wandmontage
Zertifizierung	CE
Hersteller-Nr. (HAN)	DHI-ARM9A4-P-W2(868)

Passendes Zubehör (Cross-Selling)

• D-ARC3800H – AirShield Funk-Alarmzentrale HUB 2 4G (Voraussetzung für den Betrieb)
• 12-V-Blei-Akku 7 Ah für den Notstrombetrieb (separat erhältlich)

Hinweis: Der Transmitter benötigt zum Betrieb eine AirShield-Funk-Alarmzentrale; der 12-V-Akku für den Notstrombetrieb ist nicht im Lieferumfang enthalten.
