Ajax OutletCore (LAN) Schwarz

Auf einen Blick

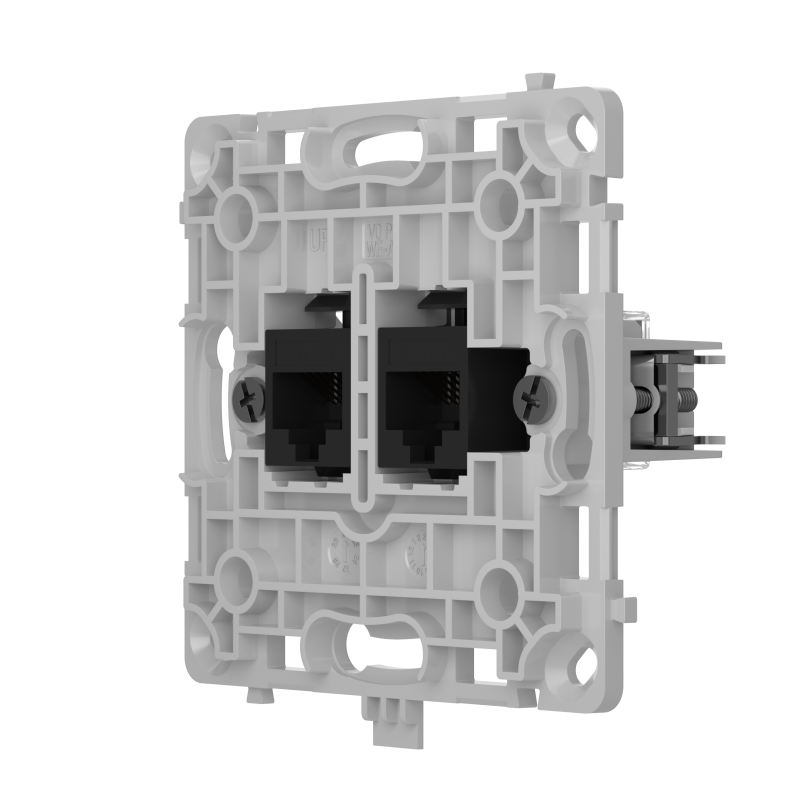

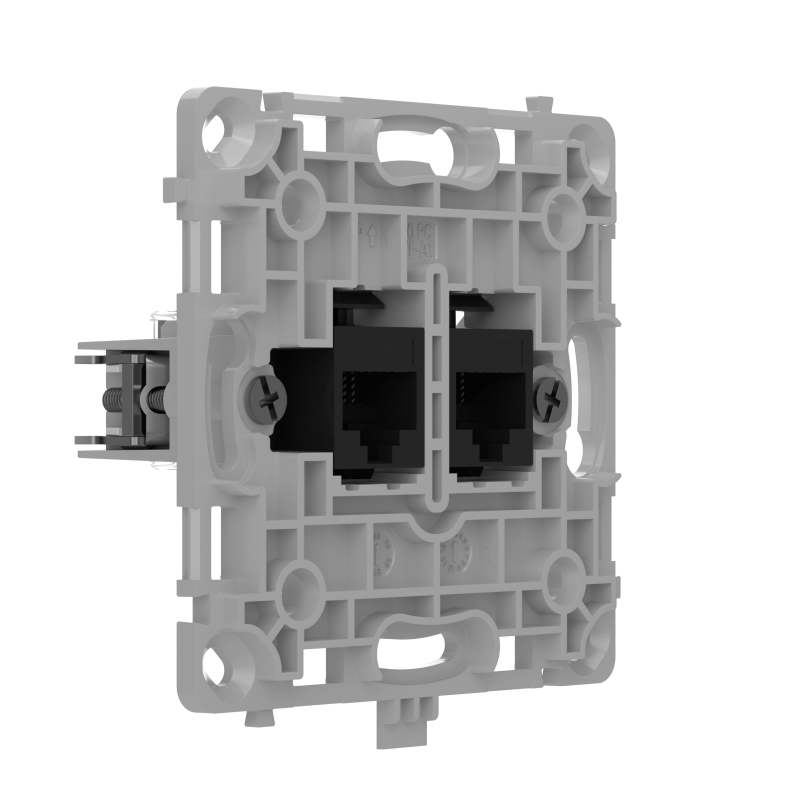

• Funktion: Unterputz-Netzwerkdose mit zwei Ethernet-Ports im Ajax-Schalterdesign
• Ports: 2× Ethernet in Schwarz — nicht vormontiert, sie werden bei der Installation eingesetzt
• Leistung: CAT.6 und CAT.5e, bis 1 Gbit/s über maximal 100 m
• Ausrichtung: waagerechte Reihe
• Maße: 78,3 × 74,4 × 37,5 mm, Gewicht 40 g
• Kein Ajax-Systemgerät: passives Bauteil, nicht einlernbar, nicht per App steuerbar
• Schutzart: IP20, ausschließlich für Innenräume

Datendose, die zur Schalterreihe passt

Netzwerkdosen fallen in einer Wand meist auf, weil sie aus einem anderen Programm stammen als die Schalter daneben. Der OutletCore (LAN) löst das: Er nimmt zwei Ethernet-Ports auf und trägt anschließend dieselben Abdeckungen und Rahmen wie die Ajax LightSwitch-Panels und die smarten Steckdosen — Datendose und Lichtschalter stehen damit in einer durchgehenden Front. Die Adern werden an Klemmen nach T568A oder T568B aufgelegt; das Anschlussschema ist auf dem Gehäuse aufgedruckt, für einen sauberen Kontakt empfiehlt Ajax ein Anlegewerkzeug. Eine Kabelabdeckung und eine UP-Markierung für die Gehäuseoberseite gehören zum Core; fixiert wird er über Montagekrallen und Schrauben in der Unterputzdose.

Technische Daten

Merkmal	Spezifikation
Typ	Unterputz-Netzwerkdose (Core), waagerechte Reihe
Ports	2× Ethernet, Farbe Schwarz, nicht vormontiert
Kabel	CAT.6, CAT.5e
Datenrate	bis 1 Gbit/s über maximal 100 m
Anschluss	Klemmen nach T568A oder T568B, Anlegewerkzeug empfohlen
Abmessungen	78,3 × 74,4 × 37,5 mm
Gewicht	40 g

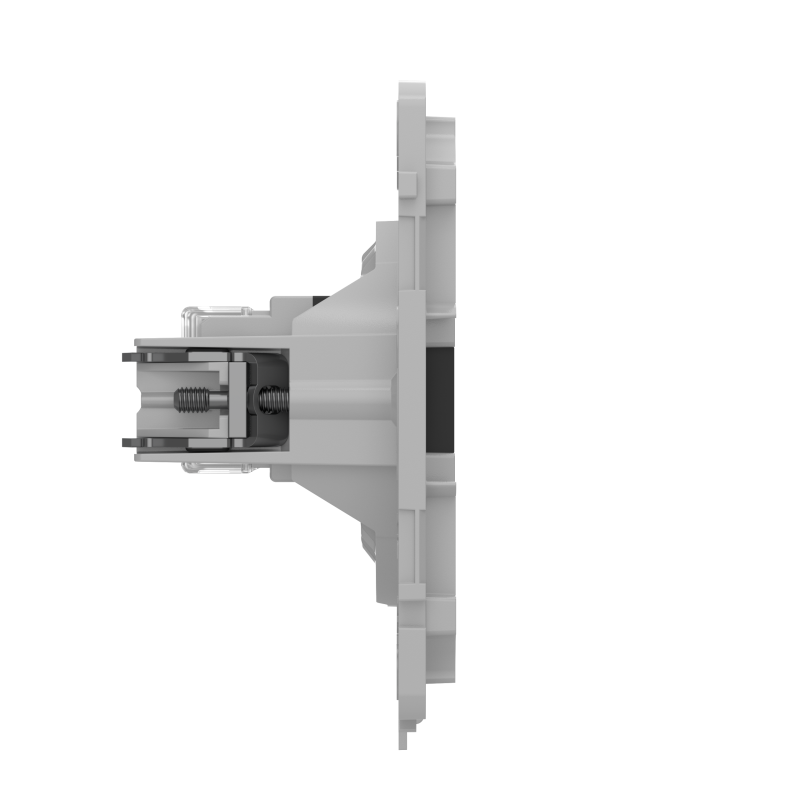

Montage	Unterputzdose 55er Norm, Montagekrallen mit Schrauben
Systemanbindung	keine — passives Bauteil ohne Ajax-Einbindung
Umgebung	−10 bis +40 °C, bis 75 % rF, IP20
Garantie	24 Monate, RoHS EN IEC 63000:2018
GTIN / HAN	4823114073502 / 128846.165.BL

Verfügbare Varianten

• Ausrichtung: OutletCore (LAN) [55] waagerecht und OutletCore (LAN) vertical [55] senkrecht
• Portfarbe: Weiß und Schwarz — unabhängig von der Farbe der Abdeckung wählbar

Lieferumfang

• 1× OutletCore (LAN) mit zwei Ethernet-Ports in Schwarz — ohne Abdeckung und ohne Rahmen

Passendes Zubehör (Cross-Selling)

• SoloCover (LAN), SideCover (LAN) oder CenterCover (LAN) — eine Abdeckung ist zwingend erforderlich, acht Farbtöne
• Frame (2 bis 5 seats) — ab zwei Geräten in einer Reihe
• CoverHolder [55] mit CoverPlate — verschließt eine ungenutzte Dose in derselben Reihe

Hinweis: Der Core allein ist nicht installierbar — die Abdeckung wird separat und in der gewünschten Farbe bestellt, ab zwei Geräten zusätzlich ein Rahmen. Kombinationen, in denen eine smarte Steckdose steckt, sind ausschließlich waagerecht möglich. Verlegung und Anschluss nur durch eine Elektro- oder Netzwerkfachkraft, nur im Innenbereich.
